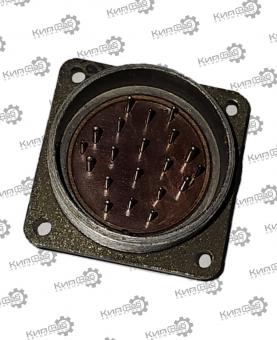

2РМ36Б20Ш2В1 вилка блочная

2РМ36Б20Ш2В1 — блочная (приборная) вилка из серии цилиндрических низкочастотных соединителей, 20 контактов, серебряное покрытие, теплостойкость до 100 °C.

Расшифровка маркировки

• 2РМ — серия цилиндрических низкочастотных разъёмов.
• 36 — условный размер корпуса.
• Б — блочный (приборный) корпус: ставится на панель устройства.
• (нет буквы патрубка) — у блочных вилок патрубок не предусматривается, кабель стыкуется через ответную кабельную часть.
• 20 — 20 контактов.
• Ш — вилка (штыревая часть; у розетки была бы «Г»).
• 2 — сочетание контактов: 16 шт. Ø 1,0 мм и 4 шт. Ø 1,5 мм.
• В — покрытие контактов: серебро.
• 1 — теплостойкость до 100 °C.

Электрические параметры

• Работает в цепях постоянного и переменного тока (до 3 МГц), а также импульсных.
• Максимальное напряжение — до 700 В.
• Ток: на контакт Ø 1,0 мм — до 3–7,5 А, на контакт Ø 1,5 мм — до 5–11 А.
• Суммарная нагрузка на разъём — до 100 А.
• Сопротивление контакта — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Конструкция и монтаж

• Блочный корпус: крепится на панель прибора, не рассчитан на прямой ввод кабеля.
• Соединение с ответной частью — резьбовое, с одношпоночной поляризацией (исключает неправильную стыковку).
• Провода к хвостовикам контактов крепятся пайкой.
• Негерметичный, но устойчивый к жёстким условиям эксплуатации.

Условия эксплуатации и стойкость

• Температурный диапазон: от −60 до +100 °C.
• Влажность — до 98 % при +40 °C.
• Вибрация: 1–5000 Гц, ускорение до 50 g.
• Удары: одиночные — до 500 g, многократные — до 100 g.
• Ресурс: 500 циклов сочленения‑расчленения.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.

Важные нюансы

• Это именно вилка: нужна ответная розетка той же серии (2РМ), размера (36), с тем же сочетанием контактов (2) и желаемым исполнением (блочная или кабельная).
• Из‑за разного диаметра контактов (1,0 и 1,5 мм) критично соблюдать схему распайки — перепутать нельзя.
• Серебряное покрытие даёт хорошую проводимость и достаточно устойчиво в типовых условиях.
• Поскольку это приборная вилка, кабель не заводится прямо в неё: соединение идёт через кабельную часть в паре.
