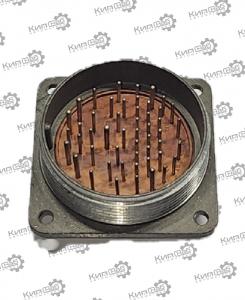

2РМ42БПЭ50Ш2В1 вилка блочная

2РМ42БПЭ50Ш2В1 — блочная вилка цилиндрического низкочастотного соединителя, под экранированный кабель, с серебряным покрытием контактов.

Расшифровка маркировки

• 2РМ — серия цилиндрических низкочастотных соединителей.
• 42 — условный размер корпуса.
• Б — блочный (приборный) корпус: ставится на панель/в прибор, а не на кабель.
• П — прямой патрубок.
• Э — гайка под экранированный кабель.
• 50 — 50 контактов.
• Ш — вилка (штыревая часть; у розетки была бы «Г»).
• 2 — обозначение сочетания контактов (конкретный набор диаметров и расположения).
• В — покрытие контактов: серебро.
• 1 — теплостойкость до 100 °C.

Электрические параметры

• Работает в цепях постоянного и переменного тока (до 3 МГц), а также импульсных.
• Рабочее напряжение — до 560 В, максимально допустимое — до 700 В.
• Ток на контакт зависит от диаметра в конкретном сочетании — в этой серии обычно до 4–8 А на контакт (точное значение определяется типоразмером контактов по сочетанию «2»).
• Сопротивление контакта — не более нескольких мОм (для серебряных контактов типично ≤ 5 мОм).
• Сопротивление изоляции — не менее 5000 МОм.

Конструкция и монтаж

• Блочный корпус: крепится на панель, прямой патрубок с гайкой для фиксации экранированного кабеля.
• Соединение с ответной частью — резьбовое, с одношпоночной поляризацией (чтобы не перепутать при стыковке).
• Монтаж проводов — пайка к хвостовикам контактов.
• Негерметичный, но за счёт конструкции и экранирующей гайки даёт хорошую помехозащиту при работе с экранированным кабелем.

Условия эксплуатации и стойкость

• Температурный диапазон: от −60 до +100 °C.
• Влажность — до 98 % при +40 °C.
• Вибрация: 1–5000 Гц, ускорение до 50 g (490 м/с²).
• Удары: одиночные — до 500 g, многократные — до 100 g.
• Ресурс: 500 циклов сочленения‑расчленения.
• Минимальная наработка — 1000 часов, срок сохраняемости — 15 лет.

Важные нюансы

• Это вилка: под неё нужна ответная розетка той же серии (2РМ) с тем же размером корпуса (42) и совместимым сочетанием контактов (2).
• Из‑за 50 контактов критично соблюдать порядок распайки и не допускать перекоса при стыковке — иначе можно повредить контакты.
• Экранирующая гайка нужна, чтобы сохранить экранирование линии — важно для помехочувствительных цепей.
• Серебряное покрытие даёт хорошую проводимость и стойкость к окислению в типовых условиях, но в особо агрессивных средах может требовать контроля.
