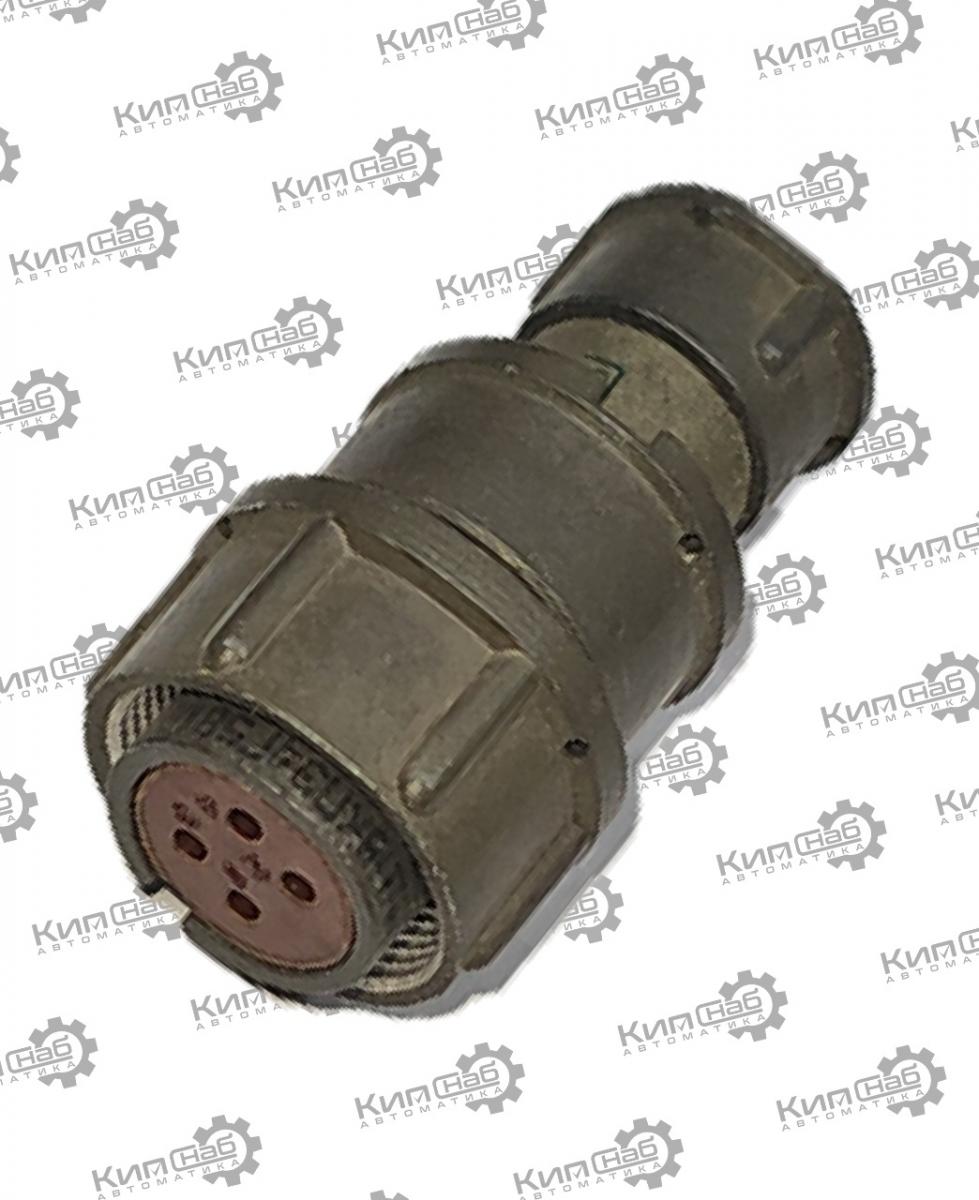

2РМД18КПЭ4Г5В1Л розетка кабельная

2РМД18КПЭ4Г5В1Л — кабельная розетка серии 2РМД, предназначена для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре. Это низкочастотный цилиндрический негерметичный разъём с резьбовой фиксацией.

Расшифровка маркировки

• 2РМД — тип соединителя: низкочастотный, цилиндрический, негерметичный, с резьбовой фиксацией.

• 18 — условный размер корпуса.

• К — корпус кабельного типа.

• П — прямой патрубок.

• Э — гайка для подключения экранированного кабеля.

• 4 — количество контактов: 4 шт.

• Г — вид соединителя: розетка (гнездо).

• 5 — сочетание контактов: все контакты диаметром 1,5 мм.

• В — покрытие контактов: серебро.

• 1 — теплостойкость до +100 °C.

• Л — левая розетка (исполнение с левой резьбой — только для определённых схем стыковки).

Основные параметры

• Назначение: коммутация цепей постоянного и переменного тока (до 3 МГц).

• Рабочее напряжение: до 560–700 В.

• Ток на один контакт: до 15 А.

• Суммарный ток по разъёму: до 50 А.

• Сопротивление контакта: не более 0,0025 Ом.

• Сопротивление изоляции: не менее 5000 МОм.

• Диапазон температур: от −60 до +100 °C.

• Климатическое исполнение: УХЛ2.1.

• Число сочленений‑расчленений: до 500.

• Минимальная наработка: 1000 часов.

• Материалы: корпус — металл, изолятор — карболит, контакты — латунь с серебряным покрытием.

• Монтаж: объёмный, под пайку.

• Срок хранения: до 15 лет.

Особенности и что важно учитывать

• Это именно кабельная розетка — её нужно стыковать с подходящей блочной вилкой (например, с корпусом типа «Б»), иначе соединения не получится.

• Буква «Э» в маркировке критична: гайка рассчитана на экранированный кабель; если поставить с неэкранированным или использовать гайку другого типа, экранирование работать не будет.

• Резьба может быть нестандартной (в том числе левая — на это указывает индекс «Л»), поэтому при замене или подборе ответной части обязательно проверяйте тип резьбы.

• При монтаже следите, чтобы не было перекоса: резьбовое сочленение должно идти ровно, без сильного усилия.

• Пайка проводов к контактам требует аккуратности: не перегревайте изолятор из карболита — он чувствителен к высокой температуре.

Области применения

• радиоэлектронная аппаратура общего и специального назначения;

• авиационное и космическое оборудование;

• военная техника;

• судовое приборостроение;

• промышленная автоматика;

• системы связи и оповещения;

• наземные системы управления;

• контрольно‑измерительная аппаратура.

Особенности эксплуатации

• Маркировка цифро‑буквенным кодом нанесена на корпусе.

• При монтаже требуется обеспечить надёжную фиксацию кабеля в патрубке и качественную пайку контактов.

• Уплотнительная втулка повышает защиту от пыли и влаги.

• Для дополнительной защиты от внешних воздействий рекомендуется использовать кожухи или заглушки.

• Рабочее положение — любое.

• Прямой патрубок упрощает монтаж в ограниченном пространстве.

• Экранированный патрубок защищает от электромагнитных помех.

Итог: 2РМД18КПЭ4Г5В1Л — надёжный разъём для ответственных применений в жёстких условиях эксплуатации. Обеспечивает стабильное электрическое соединение при значительных механических и климатических нагрузках, совместим с рядом отечественных разъёмов и рассчитан на длительный срок службы.
