2РМГСПД33Б7Ш9Е2 вилка блочная

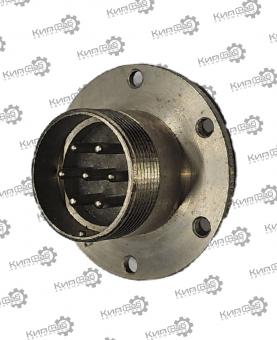

2РМГСПД33Б7Ш9Е2 — высокогерметичная проходная вилка цилиндрического типа с резьбовым соединением, для внутреннего монтажа в аппаратуре.

Расшифровка маркировки

• 2РМГСПД — серия герметичных проходных соединителей.
• 33 — условный размер корпуса.
• Б — блочный (приборный) корпус, ставится на панель.
• 7 — 7 контактов.
• Ш — вилка (штыревая часть).
• 9 — сочетание контактов: все контакты диаметром 3,0 мм.
• Е — покрытие контактов: химникель.
• 2 — теплостойкость до 200 °C.

Электрические параметры

• Рабочее напряжение — до 560 В (амплитудное), в отдельных режимах — до 700 В.
• Ток на один контакт — до 18 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Работает с постоянным, переменным (до 3 МГц) и импульсным током.

Конструкция и монтаж

• Проходной тип: соединяет цепи через стенку корпуса.
• Крепление — на панель (блочный корпус).
• Соединение — резьбовое, с одношпоночной поляризацией (чтобы не перепутать при стыковке).
• Монтаж проводов — пайка к хвостовикам контактов.
• Высокая герметичность — защищает от влаги и пыли в месте стыка.

Условия эксплуатации и надёжность

• Температурный диапазон — с учётом теплостойкости до 200 °C; общий рабочий диапазон рассчитан на жёсткие условия.
• Вибрация и удары — выдерживает значительные механические нагрузки.
• Ресурс — до 500 циклов сочленения‑расчленения.
• Наработка — тысячи часов в разных режимах.
• Срок хранения — длительный (порядка 20 лет).

Важные нюансы

• Это вилка — под неё нужна ответная розетка серии 2РМДТ с тем же размером корпуса (33) и сочетанием контактов (9).
• Химникелевое покрытие устойчиво к коррозии, но по проводимости чуть уступает золоту или серебру.
• Из‑за герметичности и проходного исполнения критично правильно выполнить уплотнение и не повредить уплотнительные элементы при монтаже.
