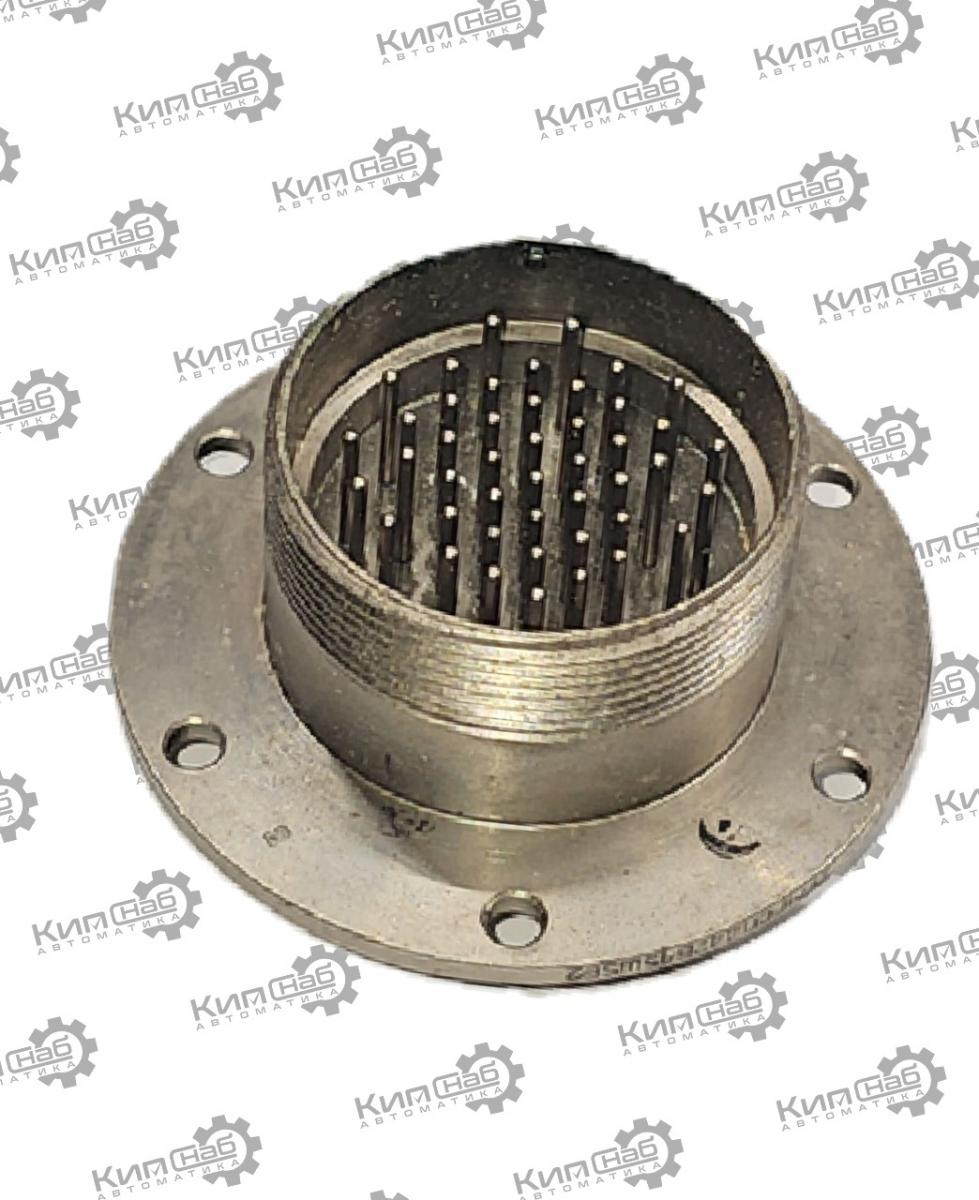

2РМГСПД42Б45Ш5Е2 вилка блочная

Вилка блочная 2РМГСПД42Б45Ш5Е2 — это цилиндрический высокогерметичный соединитель проходного типа, предназначенный для надёжного соединения электрических цепей в радиоэлектронной аппаратуре, в том числе в жёстких эксплуатационных условиях (авиация, спецтехника и т. п.).

Расшифровка маркировки

• 2РМГСПД — серия соединителя: герметичный, цилиндрический, проходной, рассчитан на применение в «длинных линиях» (с учётом волновых и переходных характеристик).
• 42 — условный размер корпуса (определяет габариты и посадочное место).
• Б — тип корпуса: блочный (приборный), то есть вилка предназначена для установки на панель/в корпус устройства.
• 45 — количество контактов: 45 шт.
• Ш — вид части соединителя: вилка (штыревая часть).
• 5 — вариант сочетания контактов: все контакты имеют диаметр 1,5 мм.
• Е — покрытие контактов: химическое никелирование (химникель) — обеспечивает стойкость к коррозии и стабильный контакт.
• 2 — исполнение по теплостойкости: рассчитана на работу при повышенной температуре до 200 °C.

Электрические характеристики

• Рабочее напряжение: до 700 В (амплитудное значение).
• Токи: рассчитана на цепи постоянного, переменного (до частоты 3 МГц) и импульсного тока.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Сопротивление контакта: типовое значение для контактов Ø 1,5 мм — не более 20 мОм.
• Суммарная токовая нагрузка: зависит от режима и условий охлаждения; конструктивно рассчитана на значительные токи при равномерном распределении нагрузки по контактам.

Механические и эксплуатационные параметры

• Тип сочленения: резьбовое — обеспечивает надёжную фиксацию и герметичность.
• Поляризация: одношпоночная — исключает ошибочное сочленение вилки с ответной частью.
• Количество циклов сочленения‑расчленения: не менее 500.
• Минимальная наработка: 1500 часов.
• Срок сохраняемости: до 20 лет при соблюдении условий хранения.
• Герметичность: конструкция обеспечивает высокую степень защиты от проникновения влаги и пыли; часто реализуется по технологии спая стекла с металлом, что даёт стабильную герметичность даже при перепадах давления.

Климатические и механические воздействия

• Диапазон рабочих температур: от −40 °C до +140 °C (при заявленной теплостойкости до 200 °C — в кратковременных режимах или при сниженной нагрузке).
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150‑69 (умеренный и холодный климат, эксплуатация под навесом или в помещениях без искусственного регулирования температуры).
• Вибрация: выдерживает синусоидальную вибрацию в диапазоне 5–5000 Гц с ускорением до 50 g (500 м/с²).
• Удары:
  • одиночные — до 200 g (2000 м/с²);
  • многократные — до 150 g (1500 м/с²).

Конструктивные особенности и монтаж

• Монтаж: объёмный, методом пайки — контакты вилки рассчитаны на распайку проводов.
• Крепление: блочное исполнение подразумевает жёсткую фиксацию на панели устройства (обычно гайкой или фланцем).
• Экранирование: конструкция корпуса и резьбового соединения способствует экранированию линий, снижая уровень наводок и помех.
• Совместимость: вилка сочленяется с кабельными розетками серий 2РМД и 2РМДТ (по ТУ ГЕ0.364.126 ТУ). При подборе ответной части важно учитывать соответствие количества и расположения контактов, а также исполнения по теплостойкости и покрытию.

Назначение и применение

Вилка 2РМГСПД42Б45Ш5Е2 используется для создания надёжных герметичных соединений в ответственных узлах, где важны:

• устойчивость к вибрациям и ударам;
• стабильность параметров при перепадах температур;
• защита от влаги и пыли;
• работа в цепях с повышенными требованиями к надёжности.

Типичные области: бортовая аппаратура, промышленные контроллеры, военная техника, измерительные комплексы, где требуется долговечное соединение с большим числом сигнальных и силовых линий.
