Бесконтактный выключатель БВК-24М

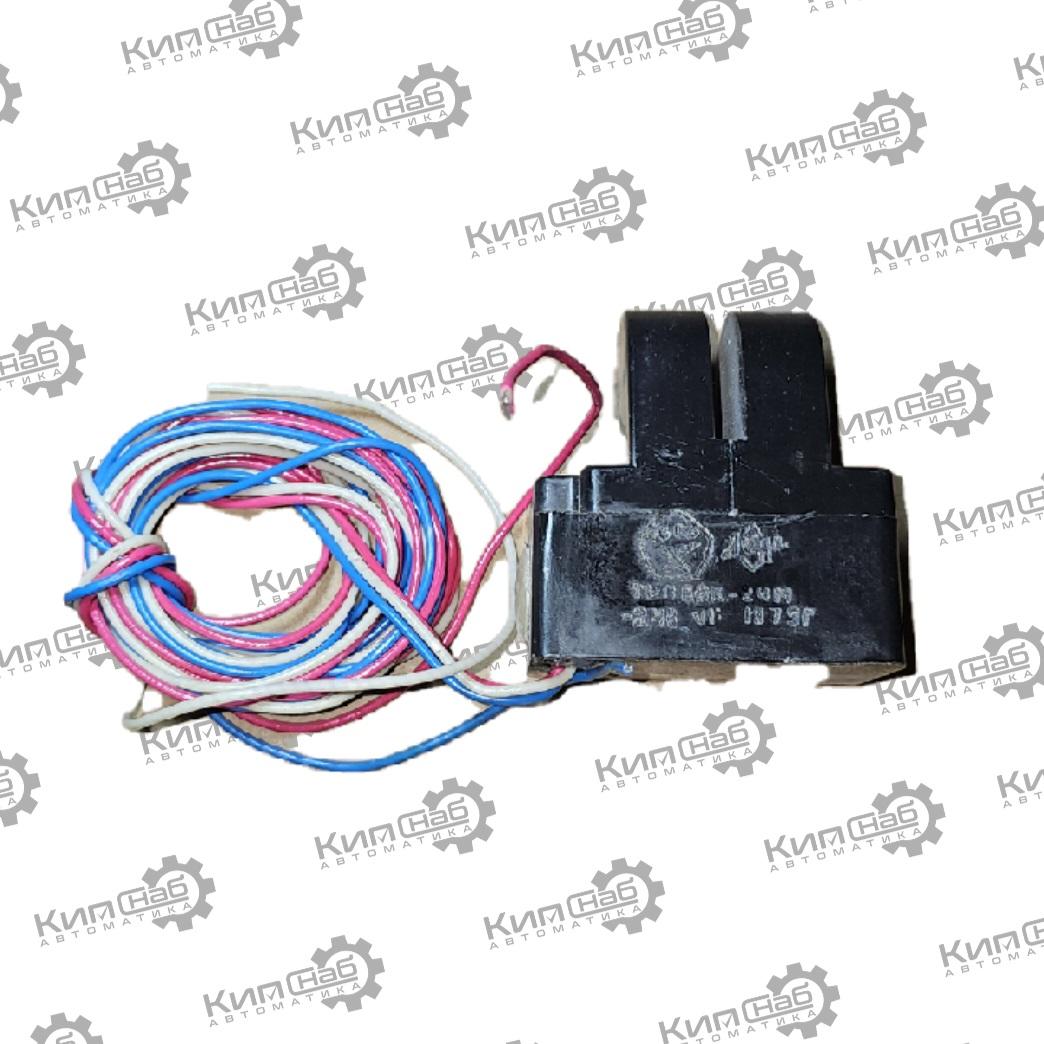

БВК‑24М 24 В — бесконтактный индуктивный щелевой выключатель (датчик) на 24 В, предназначен для контроля положения металлических объектов без физического контакта.

Принцип работы

Это щелевой индуктивный датчик: в его зазор (обычно 5–6 мм) вводят металлическую пластину (часто алюминиевую) — датчик фиксирует это и выдаёт управляющий сигнал. Конструкция с двумя ферритовыми сердечниками хорошо подавляет внешние магнитные помехи.

Электрические параметры

• Напряжение питания: 24 В.
• Ток в цепи нагрузки: в отключённом состоянии — ~0,25 мА, во включённом — 180–250 мА.
• Потребляемая мощность: до 0,5 Вт.
• Остаточное напряжение: не более 1,2 В.
• Частота срабатывания: до 1000 Гц (до 1000 срабатываний в секунду).
• Испытательное напряжение изоляции: 500 В.

Точность и характеристики срабатывания

• Дифференциал хода: 2,0–3,0 мм (разница между моментом срабатывания и отпускания).
• Основная погрешность: 0,05 мм.
• Дополнительная погрешность (из‑за температуры): 0,015–0,3 мм.

Конструкция и условия эксплуатации

• Тип корпуса: пластмасса (полиамид).
• Степень защиты: IP65.
• Диапазон рабочих температур: от −10 до +45 °C.
• Рабочее положение: произвольное.
• Масса: 0,2–0,3 кг.
• Ресурс: высокий за счёт отсутствия механического контакта.

Важные нюансы подключения и применения

• Обязательна нагрузка на выходе. Датчик не работает «вхолостую»: к выходу нужно подключить нагрузку — например, промежуточное реле либо резистор 100–500 Ом мощностью не менее 2 Вт, либо светодиод с параллельным нагрузочным резистором. Без нагрузки сигнал не формируется.
• Только металлические объекты. Датчик реагирует на металл; тип металла влияет на эффективную дальность срабатывания — лучше проверять по документации под конкретный материал.
• Среда эксплуатации: невзрывоопасная, без агрессивных газов и паров.
• Климатическое исполнение часто указывают отдельно (например, УХЛ4 или О4) — это важно для подбора под условия установки.

Где применяют БВК24М

В промышленной автоматике: станки, автоматические линии, конвейеры, кузнечно‑прессовое и литейное оборудование — везде, где нужно надёжно и долговечно фиксировать положение детали.
