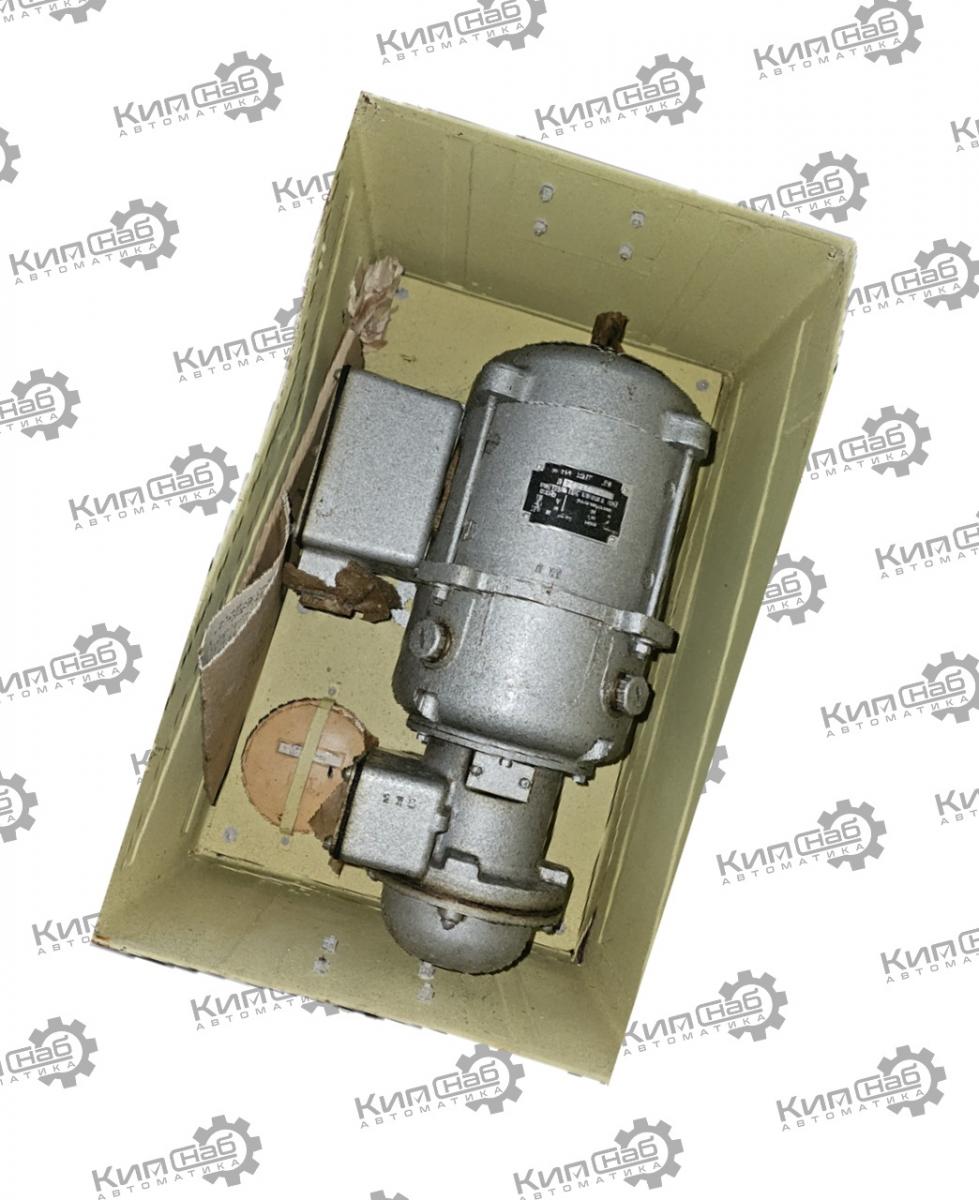

Электродвигатель МИ‑22ЛТ Д11

МИ‑22ЛТ Д11 — реверсивный исполнительный электродвигатель постоянного тока со встроенным тахогенератором, предназначен для работы в схемах автоматического управления.

Расшифровка маркировки

• МИ — серия двигателя.
• Л — монтаж «на лапах».
• Т — наличие встроенного тахогенератора (для контроля частоты вращения).
• Д11 — модификация, определяющая конкретные электрические и механические параметры двигателя.

Основные технические характеристики

• Род тока: постоянный.
• Мощность: 0,37 кВт.
• Напряжение якоря: 110 В.
• Ток якоря: 4,2 А.
• Напряжение возбуждения: 220 В.
• Частота вращения: 3000 об/мин.
• Возбуждение: независимое, 0,19А
• Направление вращения: реверсивное (можно менять направление вращения вала).
• Режим работы: продолжительный (S1).
• Степень защиты: IP20 (защита от попадания твёрдых предметов размером более 12 мм; нет защиты от воды — предназначен для сухих помещений).
• Диапазон рабочих температур: от −50 до +50 °C.
• Монтажное исполнение: IM 1081 или IM 3081 (на лапах либо комбинированное).
• Масса: 25 кг.
• Габариты : 480×280×280 мм.

Конструкция и особенности

• Щёточно‑коллекторный узел — обеспечивает подачу тока на обмотки якоря; требует периодического обслуживания (контроль износа щёток, чистка коллектора).
• Встроенный тахогенератор — позволяет отслеживать реальную скорость вращения вала, что важно для систем с обратной связью и точным регулированием.
• Вентилятор охлаждения — поддерживает допустимую температуру обмоток при продолжительной работе.
• Лапы крепления — упрощают установку на раму или станину, обеспечивают жёсткую фиксацию.

Принцип работы и управление

Двигатель работает за счёт взаимодействия магнитного поля статора (создаваемого обмоткой возбуждения) и тока в обмотке якоря. Вращающий момент возникает из‑за электромагнитной силы. Реверс выполняется изменением полярности в цепи якоря либо обмотки возбуждения (одновременная смена полярности в обеих цепях направление вращения не меняет). Тахогенератор формирует сигнал, пропорциональный скорости — его используют для стабилизации оборотов или защиты от разноса.

Условия эксплуатации и монтаж

• Устанавливать в сухих, непыльных помещениях: степень защиты IP20 не допускает попадания брызг и сильной запылённости.
• Обеспечить свободный доступ воздуха для охлаждения (не закрывать вентиляционные отверстия, соблюдать минимальные зазоры вокруг корпуса).
• При монтаже строго соблюдать соосность вала двигателя и вала рабочей машины — перекосы вызывают повышенную вибрацию, ускоренный износ подшипников и щёток.
• Подключать по схеме с учётом независимой системы возбуждения: цепи якоря и возбуждения должны питаться раздельно, с контролем токов.
• Учитывать пусковые токи: при прямом пуске ток якоря может значительно превышать номинальный — в автоматизированных схемах применяют пусковые резисторы или электронные регуляторы.

Где применяют

• В приводах промышленных механизмов, где требуется реверсивная работа и контроль скорости: насосы, вентиляторы, лебёдки, конвейеры, станки.
• В системах автоматики и регулирования, где важна обратная связь по скорости (благодаря тахогенератору).
• В установках с тяжёлыми условиями по температуре (широкий диапазон −50…+50 °C), но при этом в закрытых, чистых помещениях.
