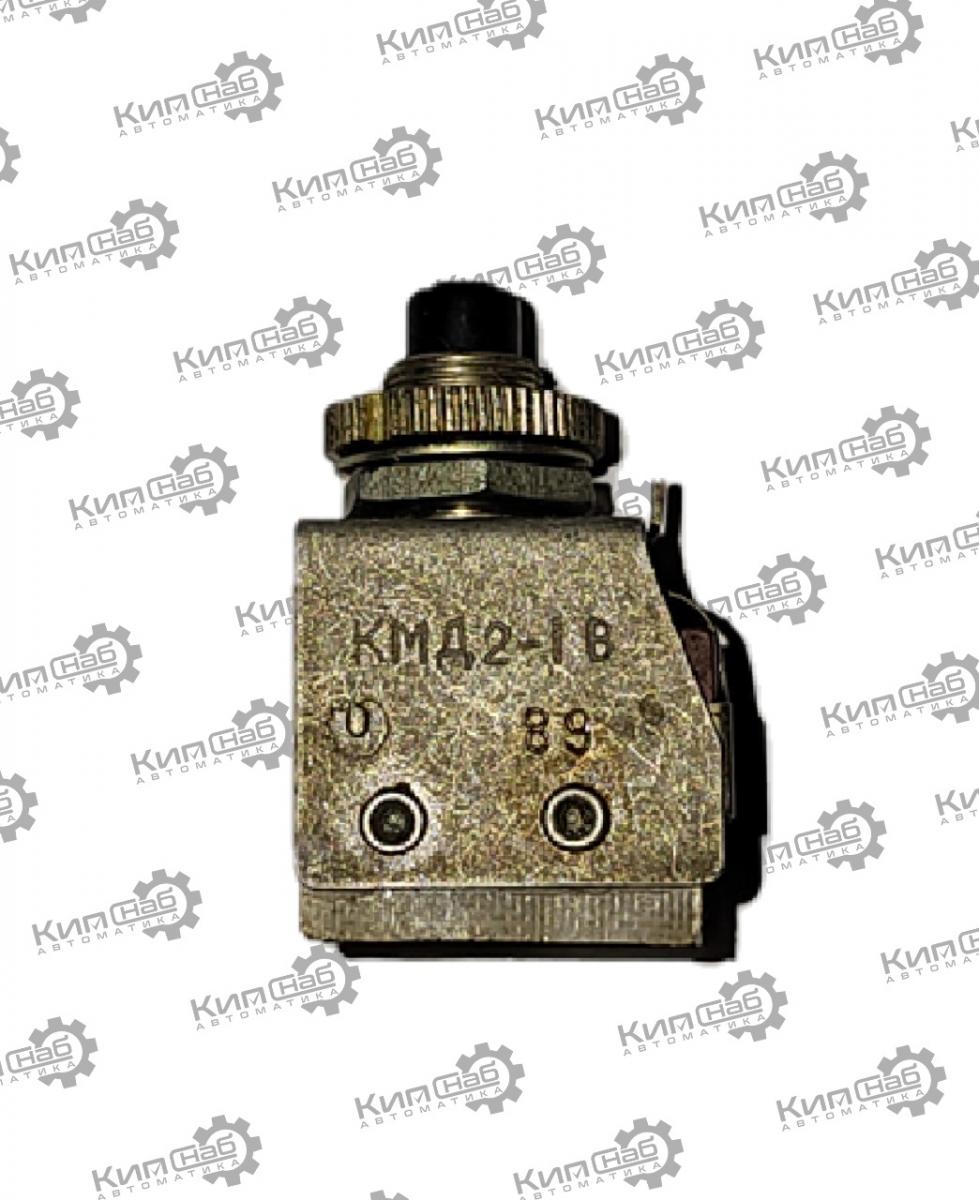

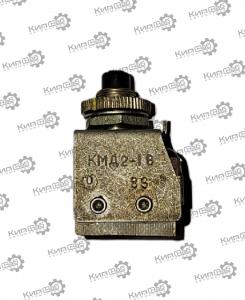

Микропереключатель кнопочный КМД2-1В

КМД2‑1В — кнопочный микропереключатель для коммутации электрических цепей в радиоэлектронной аппаратуре. Используют в схемах управления, сигнализации и питания — в том числе в жёстких условиях эксплуатации. Работает без фиксации: при нажатии происходит переключение, при отпускании — возврат в исходное состояние.

Расшифровка маркировки

• КМ — кнопка малогабаритная.
• Д — декоративная кнопка (в конструкции есть декоративная гайка).
• 2 — две независимые переключающие контактные группы (на базе микропереключателей МП3‑1).
• 1 — конструктивное исполнение на базе МП3‑1.
• В — всеклиматическое исполнение: рассчитан на широкий диапазон внешних воздействий.

Электрические характеристики

• Тип контактов: две переключающие группы, в каждой — 3 контакта (общий, нормально замкнутый, нормально разомкнутый).
• Коммутируемое напряжение:
  • постоянный ток: 0,5–30 В;
  • переменный ток: 0,5–250 В.
• Коммутируемый ток:
  • постоянный: 0,0005–4 А;
  • переменный: 0,0005–3 А.
• Максимальная коммутируемая мощность: 300 Вт.
• Сопротивление контактов: не более 0,05 Ом.
• Сопротивление изоляции: не менее 1000 МОм.
• Электрическая прочность изоляции: выдерживает 1100 В (эффективное значение) без пробоя.

Механические параметры и конструкция

• Усилие переключения: 2,45–12,8 Н (зависит от конкретного экземпляра и условий).
• Ресурс: не менее 5000 циклов срабатываний.
• Габариты (Д×Ш×В): примерно 21×19×33 мм.
• Диаметр крепёжного отверстия: 8,2 мм.
• Крепление: резьбовое, с декоративной гайкой — фиксируется в панели.
• Материал толкателя (кнопки): пластмасса.
• Выводы: под пайку.

Эксплуатационные характеристики

• Диапазон рабочих температур: от –60 до +100 °C.
• Относительная влажность: до 98 % при +25 °C.
• Стойкость к внешним воздействиям: рассчитан на работу в условиях вибраций, перепадов температур и повышенной влажности (за счёт всеклиматического исполнения).
• Срок сохраняемости: до 20 лет при хранении в надлежащих условиях.

Особенности монтажа и эксплуатации КМД-2-1В

• Устанавливается в отверстие панели, фиксируется гайкой. Важно не перетягивать — чрезмерное усилие может повредить корпус или нарушить работу механизма.
• Провода подключаются пайкой к хвостовикам контактов. При пайке нужно избегать перегрева выводов, чтобы не повредить внутренние контакты и изоляцию.
• Из‑за наличия двух независимых групп можно коммутировать две разные цепи одной кнопкой — это удобно для схем с раздельными сигнальными и силовыми линиями.
• Открытые контакты чувствительны к пыли и влаге: если устройство стоит в агрессивной среде, лучше предусмотреть защитный кожух или герметизацию панели.
