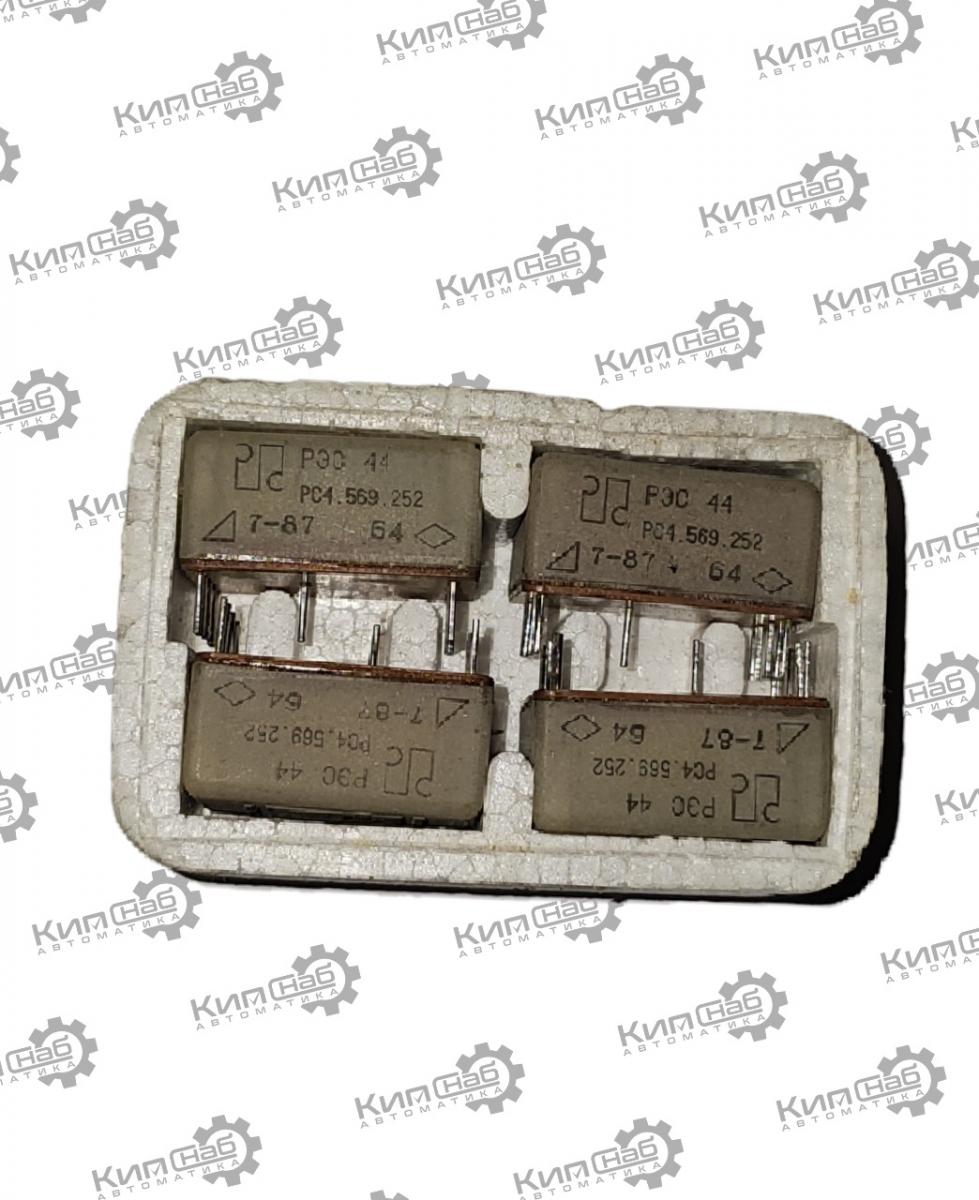

Реле РЭС-44 рс4.569.252

РЭС‑44 РС4.569.252 — герконовое слаботочное реле: в нём коммутацию выполняют магнитоуправляемые контакты (герконы). Реле неполяризованное, двухпозиционное, одностабильное, с тремя замыкающими контактами.

Назначение и применение

Реле служит для коммутации электрических цепей — замыкает и размыкает их по сигналу управляющей обмотки. Работает как с постоянным, так и с переменным током (до 10 кГц). Применяют в радиоэлектронной аппаратуре общего и специального назначения — в схемах управления, автоматики, коммутации сигналов, иногда — как элемент схемы с функцией задержки срабатывания.

Контакты рассчитаны прежде всего на активные и малоиндуктивные нагрузки: коммутируемая мощность обычно ограничена, чтобы не было сильного искрения и быстрого износа герконов.

Электрические параметры

• Рабочее напряжение обмотки: 27 В постоянного тока (допустимый диапазон — примерно 23–32 В).

• Сопротивление обмотки: 765–1035 Ом.

• Напряжение срабатывания: не более 15 В.

• Напряжение отпускания: не менее 2,5 В.

• Коммутируемые параметры: напряжение — до 180 В, ток — до 0,25 А, мощность — до 9 Вт (для активных и малоиндуктивных цепей).

• Сопротивление контактов: не более 0,2 Ом.

• Время срабатывания: около 1,3 мс.

• Время отпускания: примерно 0,5 мс.

• Максимальный измерительный ток через контакты: очень малый (герконы чувствительны к перегреву и искрообразованию при высоких токах).

Изоляция и прочность

• Сопротивление изоляции: не менее 500 МОм в нормальных условиях.

• Электрическая прочность изоляции: выдерживает испытательное напряжение 500 В между токоведущими цепями и корпусом.

Конструкция и монтаж

• Тип контактов: три замыкающих, на базе герконов КЭМ‑2.

• Корпус: пластмассовый, пылевлагозащищённый.

• Выводы: штыревые, под навесной монтаж и пайку на печатную плату.

• Габариты: ориентировочно 30 × 20 × 21 мм.

• Масса: около 18 г.

Условия эксплуатации и стойкость к внешним воздействиям

• Диапазон рабочих температур: от −60 до +100 °C.

• Климатическое исполнение: УХЛ (умеренный и холодный климат).

• Влажность: до 98 % при +35 °C.

• Вибрационные нагрузки: выдерживает вибрацию в широком диапазоне частот с высоким ускорением.

• Ударопрочность: стойко к одиночным и многократным механическим ударам с большим ускорением.

• Атмосферное давление: рассчитано на работу в широком диапазоне, включая пониженное.

Ресурс и срок службы

• Ресурс по числу срабатываний: порядка 50 000 циклов.

• Минимальный срок сохраняемости: 12 лет при хранении в отапливаемом хранилище или в составе защищённой аппаратуры.

Практические особенности и рекомендации

• Из‑за использования герконов реле чувствительно к сильным магнитным полям поблизости: они могут вызывать ложные срабатывания.

• При монтаже избегайте перекосов и чрезмерного усилия на выводах: герконы хрупкие, а корпус — пластмассовый.

• Пайка должна быть аккуратной: не перегревайте выводы, чтобы не повредить изоляцию и не деформировать корпус.

• Для индуктивных нагрузок желательно ставить защитные цепи (например, RC‑цепочки или диоды), даже если нагрузка формально попадает в допустимые пределы: это заметно продлевает ресурс герконов.

• Реле не предназначено для коммутации сильноточных или высоковольтных цепей, а также для частых мощных переключений — ресурс в таких режимах резко падает.
