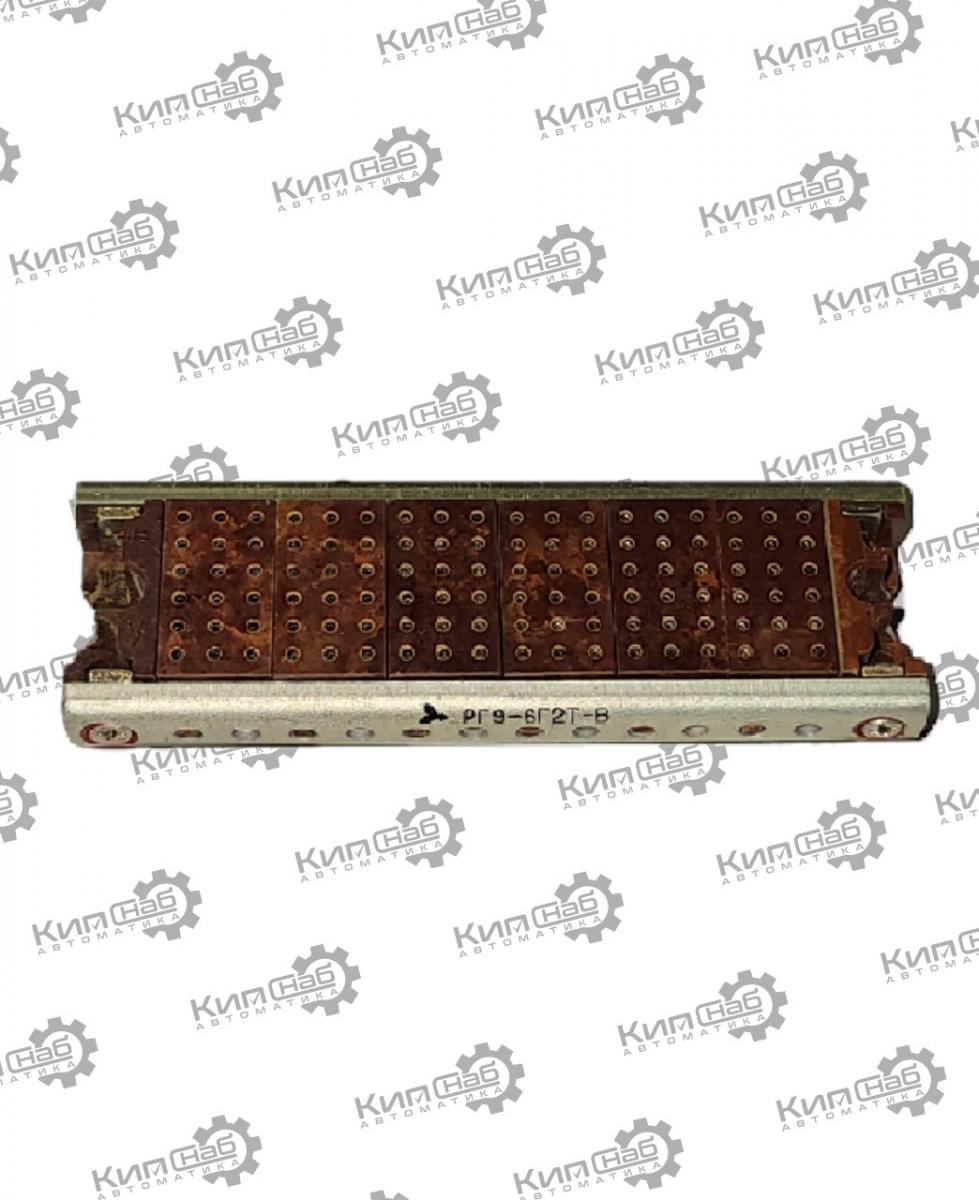

РГ9-6Г2Т-В розетка

РГ9‑6Г2Т‑В — прямоугольная наборная розетка (гнездо), всеклиматического исполнения, с колодками повышенной теплостойкости.

Расшифровка маркировки

• Р — прямоугольный соединитель.
• Г — розетка (гнездо).
• 9 — условный типоразмер корпуса.
• 6Г2Т: 6 колодок; «Г» — гнездо; «2» — номер сочетания контактов; «Т» — повышенная теплостойкость колодок.
• В — всеклиматическое исполнение.

Электрические параметры

• Максимальное рабочее напряжение — 250 В.
• Ток на контакт — до 2,5 А.
• Диаметр контакта — 1,0 мм.
• Сечение провода — до 0,5 мм².
• Сопротивление контакта — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм (при напряжении до 500 В).

Конструкция и монтаж

• Наборная: состоит из корпуса и отдельных колодок с контактами.
• Тип сочленения с вилкой — врубное (самозапирающееся).
• Монтаж проводов — пайка.
• Покрытие контактов — серебро.

Условия эксплуатации и стойкость

• Температурный диапазон — от −60 до +70 °C.
• Выдерживает вибрацию 1–2000 Гц, ускорение до 300 м/с² (30 g).
• Удары: одиночные и многократные, ускорение до 1500 м/с² (150 g).
• Линейные нагрузки — до 1000 м/с² (100 g).
• Работает при пониженном атмосферном давлении.
• Ресурс — 500 циклов сочленения‑расчленения.
• Минимальная наработка — 1000 часов.

Важные нюансы

• Это розетка — нужна совместимая вилка того же типоразмера и с соответствующим сочетанием контактов.
• Из‑за наборной конструкции критично соблюдать схему расположения колодок и контактов — ошибка при сборке приведёт к неверной коммутации.
• Серебряное покрытие и пайка требуют чистой поверхности и аккуратного монтажа: перегрев может ухудшить параметры.
• Исполнение «В» (всеклиматическое) рассчитано на жёсткие условия, но не гарантирует работу за пределами заявленных пределов по температуре, ударам и давлению.
