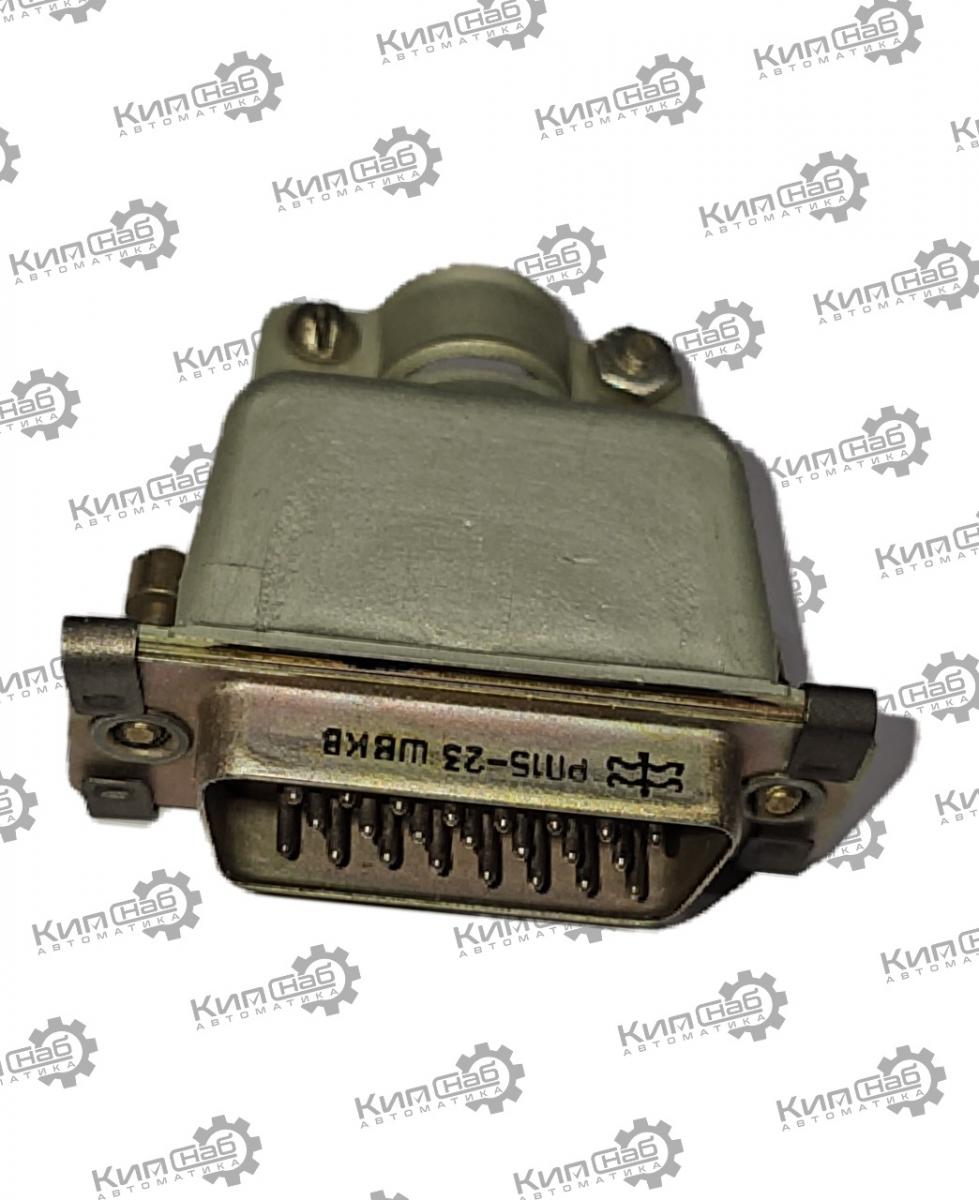

РП15-23ШВКВ вилка кабельная

Вилка кабельная РП15‑23ШВКВ — соединитель из серии прямоугольных разъёмов РП15, предназначен для коммутации низкочастотных (до 3 МГц) и радиочастотных (до 10 ГГц) цепей — часто применяется в спецтехнике и аппаратуре ответственного назначения.

Расшифровка маркировки

• РП15 — серия прямоугольных соединителей ручного сочленения.
• 23 — число низкочастотных контактов.
• Ш — вилка (штыревая часть).
• В — покрытие контактов серебром.
• К — наличие защитного кожуха.
• В — всеклиматическое исполнение.

Основные характеристики

• Рабочее напряжение: до 400 В (низкочастотные контакты, амплитудное значение), до 100 В (радиочастотные, амплитудное).
• Ток на контакт: до 5 А.
• Сопротивление контакта: не более 0,01 Ом.
• Сопротивление изоляции: не менее 5000 МОм.
• Диапазон рабочих температур: от –60 до +125 °C.
• Способ монтажа проводов: пайка (объёмный монтаж).
• Тип сочленения: врубной.
• Ресурс: 500 циклов сочленения‑расчленения.
• Наработка: не менее 10 000 часов.
• Срок сохраняемости: 15 лет.

Конструктивные особенности

Вилка РП15-23ШВКВ имеет штампованный металлический кожух (обычно из алюминиевого сплава) и изолятор из карболита. Кожух защищает разъём от механических воздействий и частично снижает внешние помехи.
