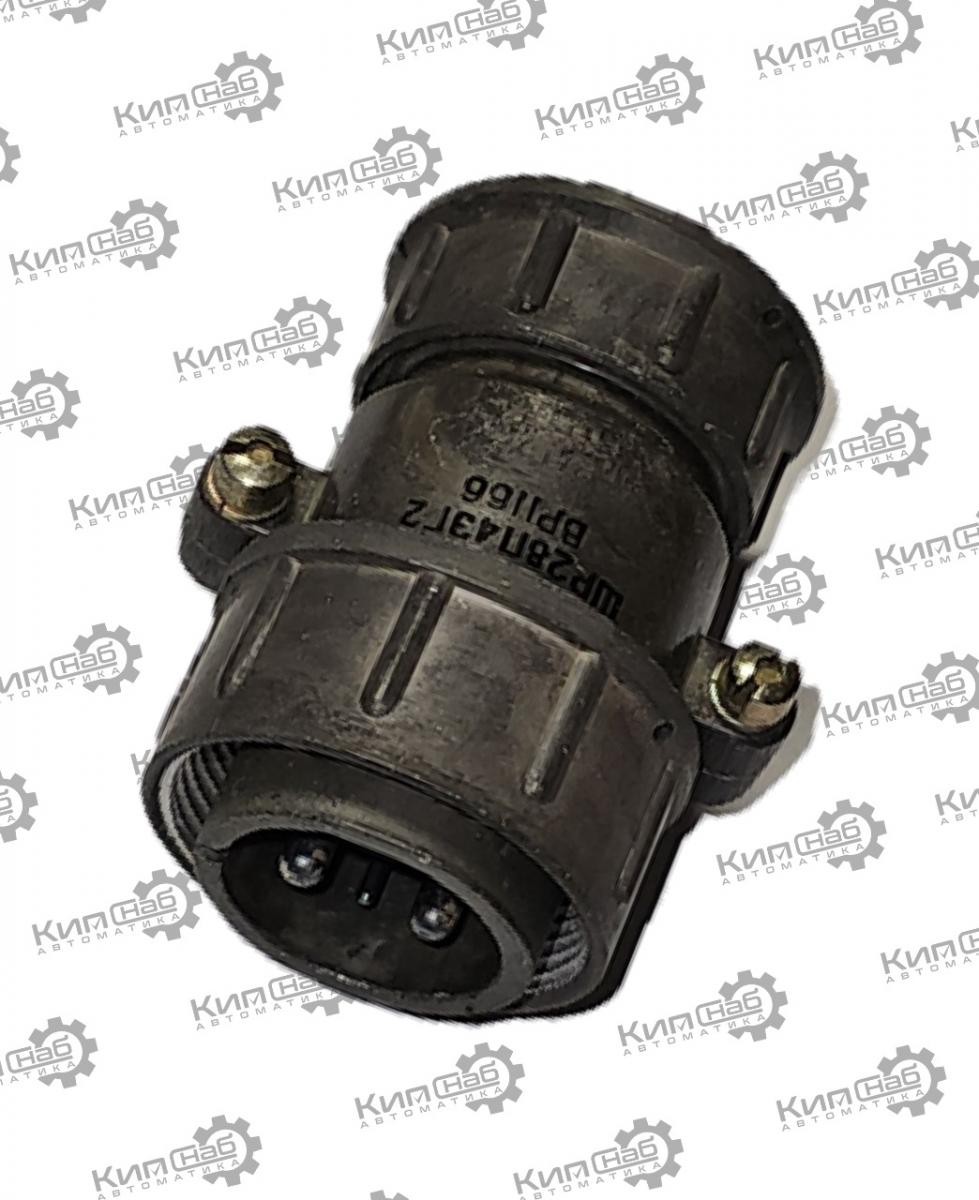

ШР28П4ЭГ2 вилка кабельная

ШР28П4ЭГ2 — кабельная вилка (со штырьками) из серии цилиндрических штепсельных разъёмов, под экранированный кабель, 4 контакта.

Расшифровка маркировки

• ШР — серия штепсельных цилиндрических разъёмов.
• 28 — условный размер корпуса.
• П — прямой патрубок.
• 4 — 4 контакта.
• Э — гайка под экранированный кабель.
• Г — в кабельной части это вилка (штыри); в приборной части логика обратная.
• 2 — сочетание контактов (определяет их диаметр и расположение).

Электрические параметры

• Работает с постоянным, переменным (до 3 МГц) и импульсным током.
• Максимальное напряжение — до 850 В (амплитудное).
• Сопротивление контакта — не более нескольких мОм (типично ≤ 2,5 мОм).
• Сопротивление изоляции — не менее 5000 МОм.

Конструкция и монтаж

• Цилиндрический корпус, резьбовое сочленение, одношпоночная поляризация (исключает неправильную стыковку).
• Прямой патрубок с гайкой фиксирует экранированный кабель и сохраняет его экранирование.
• Провода крепятся пайкой к хвостовикам контактов.
• Негерметичный разъём, климатическое исполнение — УХЛ.

Условия эксплуатации и стойкость

• Температурный диапазон: от −60 до +60 °C.
• Вибрация: 1–5000 Гц, ускорение до 30 g.
• Удары: одиночные — до 500 g, многократные — до 35 g.
• Ресурс: 500 циклов сочленения‑расчленения.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — 15 лет.

Важные нюансы

• Это вилка — нужна ответная розетка той же серии, размера и сочетания контактов (например, кабельная розетка ШР28П4ШГ2 или приборная с нужным исполнением).
• Версия строго под экранированный кабель: если кабель неэкранированный, нужна модификация с гайкой «Н».
• Из‑за малого числа контактов (4 шт.) критично точно соблюдать схему распайки — перепутать легко, а последствия могут быть серьёзными.
