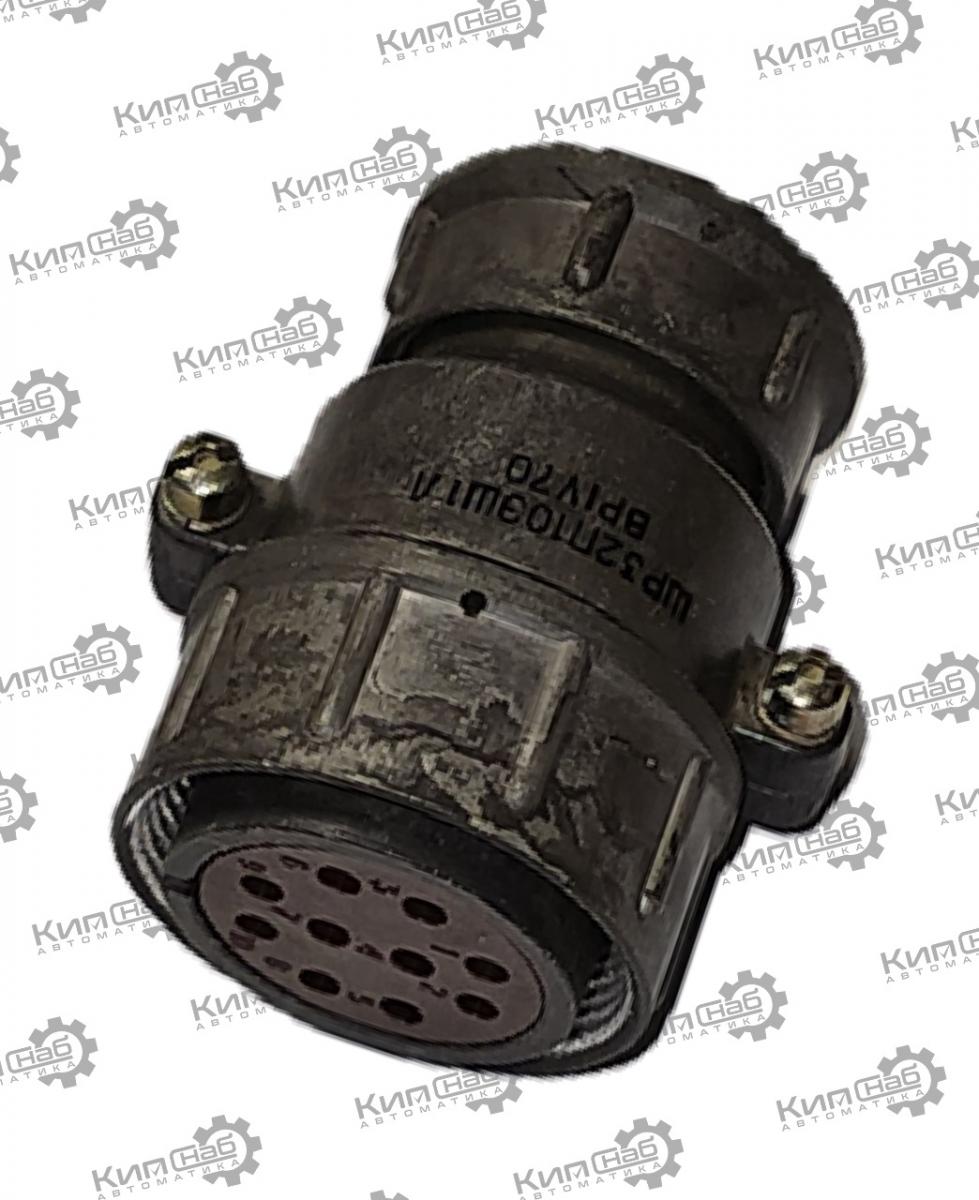

ШР32П10ЭШ1Л розетка кабельная

ШР32П10ЭШ1Л — кабельная розетка серии ШР, под экранированный кабель, 10 контактов.

Расшифровка маркировки

• ШР — серия штепсельных цилиндрических разъёмов.
• 32 — условный размер корпуса.
• П — прямой патрубок.
• 10 — 10 контактов.
• Э — гайка под экранированный кабель.
• Ш — в кабельной части это розетка (гнездо).
• 1 — сочетание контактов: 6 шт. Ø 1,5 мм и 4 шт. Ø 2,5 мм.
• Л — левое исполнение (актуально для схем с проходными вилками).

Электрические параметры

• Работает с постоянным, переменным (до 3 МГц) и импульсным током.
• Максимальное напряжение — до 850 В (амплитудное).
• Ток: до 20 А на контакт Ø 1,5 мм, до 35 А на контакт Ø 2,5 мм.
• Суммарная нагрузка — до 160 А.
• Сопротивление контакта: ≤ 2,5 мОм (для 1,5 мм), ≤ 1 мОм (для 2,5 мм).
• Сопротивление изоляции — не менее 5000 МОм.

Конструкция и монтаж

• Цилиндрический корпус, резьбовое сочленение, одношпоночная поляризация (чтобы не перепутать при стыковке).
• Прямой патрубок с гайкой — фиксирует экранированный кабель и сохраняет его экранирование.
• Провода крепятся пайкой к хвостовикам контактов.
• Негерметичный разъём, климатическое исполнение — УХЛ.
• Сечение проводов: до 1,93 мм² для контактов 1,5 мм, до 3 мм² для контактов 2,5 мм.
• Допустимо не более 3 перепаек.

Условия эксплуатации и стойкость

• Температурный диапазон: от −60 до +60 °C.
• Вибрация: 1–5000 Гц, ускорение до 30 g.
• Удары: одиночные — до 500 g, многократные — до 35 g.
• Работает при пониженном атмосферном давлении.
• Ресурс: 500 циклов сочленения‑расчленения.
• Минимальная наработка — 1000 часов.

Важные нюансы

• Это розетка — нужна ответная вилка той же серии, размера и сочетания контактов.
• Версия строго под экранированный кабель: если кабель неэкранированный, нужна модификация с гайкой «Н».
• Из‑за разных диаметров контактов (1,5 и 2,5 мм) критично не перепутать схему распайки.
• Буква «Л» (левое исполнение) важна только в специфических схемах — проверяйте, требуется ли она в вашей сборке.
