ШР36П15НШ4 розетка кабельная

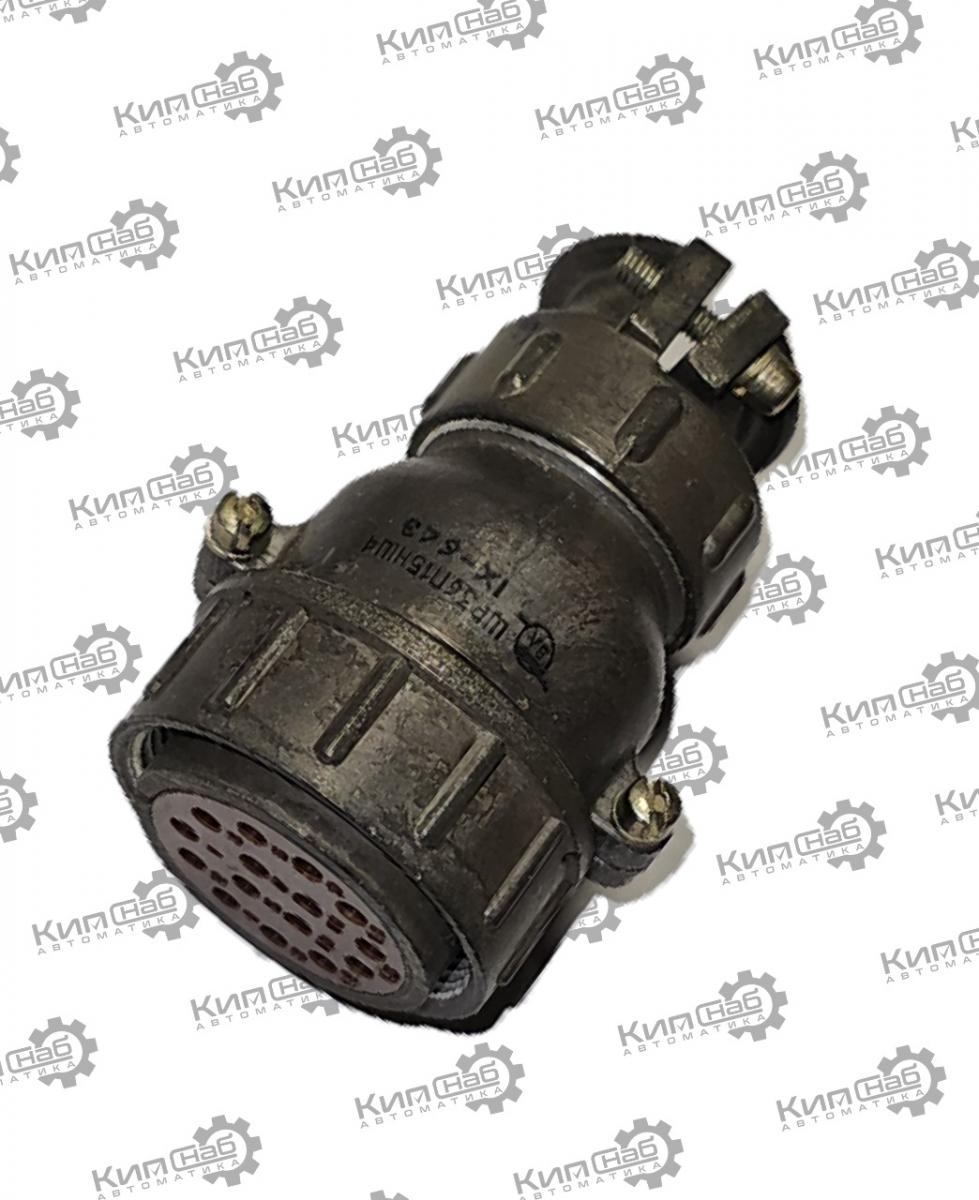

ШР36П15НШ4 — кабельная розетка из серии цилиндрических соединителей ШР, под неэкранированный кабель, 15 контактов.

Расшифровка маркировки

• ШР — серия штепсельных разъёмов.
• 36 — условный размер корпуса.
• П — прямой патрубок.
• 15 — 15 контактов.
• Н — гайка под неэкранированный кабель.
• Ш — в кабельной части это розетка (гнездо).
• 4 — сочетание контактов: 13 шт. Ø 1,5 мм и 2 шт. Ø 2,5 мм.
• (Н в конце) — покрытие контактов: никель (если буквы нет — серебро).

Электрические параметры

• Работает с постоянным, переменным (до 3 МГц) и импульсным током.
• Максимальное напряжение — до 850 В (амплитудное).
• Ток: до 20 А на контакт Ø 1,5 мм, до 35 А на контакт Ø 2,5 мм.
• Суммарная нагрузка — до 180 А.
• Сопротивление контакта: ≤ 2,5 мОм (для 1,5 мм), ≤ 1 мОм (для 2,5 мм).
• Сопротивление изоляции — не менее 5000 МОм.

Конструкция и монтаж

• Корпус цилиндрический, сочленение — резьбовое, с одношпоночной поляризацией (чтобы не перепутать при стыковке).
• Прямой патрубок с гайкой фиксирует неэкранированный кабель.
• Провода крепятся пайкой к хвостовикам контактов.
• Исполнение негерметичное, климатическое — УХЛ.

Условия эксплуатации и стойкость

• Температурный диапазон: от −60 до +60 °C.
• Влажность и перепады — выдерживает жёсткие условия.
• Вибрация: 1–5000 Гц, ускорение до 30 g.
• Удары: одиночные — до 500 g, многократные — до 35 g.
• Ресурс: 500 циклов сочленения‑расчленения.
• Минимальная наработка — 1000 часов.

Важные нюансы

• Это розетка — нужна ответная вилка той же серии, размера и сочетания контактов.
• Гайка под неэкранированный кабель: если нужен экран — берите версию с «Э».
• Из‑за разного диаметра контактов важно не перепутать распайку: отдельно 1,5 мм и отдельно 2,5 мм.
