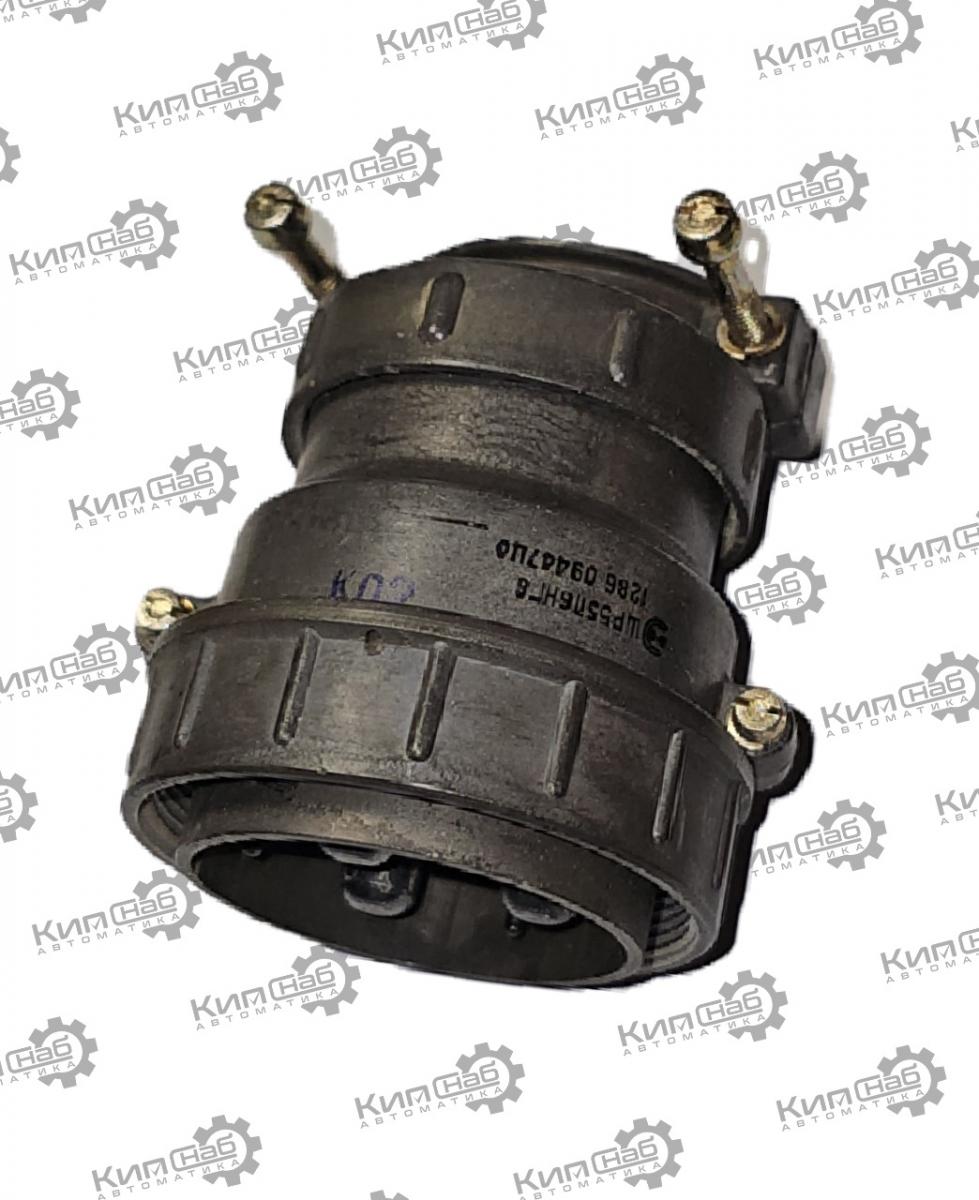

ШР55П6НГ6 вилка кабельная

ШР55П6НГ6 — кабельная вилка из серии цилиндрических низкочастотных соединителей ШР с резьбовым сочленением. Предназначена для соединения и разъединения электрических цепей в радиоэлектронной и электротехнической аппаратуре. Работает в цепях постоянного, переменного (до 3 МГц) и импульсного тока. Типичные сценарии: коммутация блоков аппаратуры, подключение кабельных сборок, организация межблочных связей в стационарных и подвижных установках.

Расшифровка маркировки

• ШР — тип соединителя: штепсельный разъём негерметичный.
• 55 — условный размер корпуса (определяет габариты и посадочные размеры).
• П — прямой патрубок (конструкция хвостовой части для крепления кабеля).
• 6 — количество контактов: 6 шт.
• Н — вид гайки патрубка: для неэкранированного кабеля (если нужна работа с экранированным кабелем, используют варианты с буквой «Э»).
• Г — вид контактов в кабельной части: вилка (штыревые контакты).
• 6 — условное обозначение сочетания контактов: в данном исполнении — 3 контакта диаметром 2,5 мм и 3 контакта диаметром 9 мм (разная нагрузочная способность для силовых и сигнальных цепей).
• Н — покрытие контактов: никель (повышает стойкость к коррозии; при отсутствии этой буквы покрытие обычно серебряное).

Электрические характеристики

• Рабочее напряжение: до 850 В (амплитудное значение).
• Токовая нагрузка:
  • на одиночный контакт: до 6 А (для контактов Ø 9 мм — обычно выдерживают более высокие токи, Ø 2,5 мм — для сигнальных/слаботочных цепей);
  • суммарная на разъём: до 20 А.
• Частота: до 3 МГц (низкочастотный диапазон).
• Сопротивление контактов: низкое, соответствует требованиям для соединителей данного класса (обеспечивается никелевым покрытием и конструкцией контактных пар).
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Электрическая прочность изоляции: выдерживает испытательное напряжение, достаточное для работы при 850 В, без пробоя и поверхностных перекрытий.

Механические параметры и конструкция

• Тип сочленения: резьбовое, с одношпоночной поляризацией (исключает ошибочное соединение с неподходящими ответными частями).
• Корпус: металлический, устойчивый к механическим воздействиям.
• Изолятор: из термореактивного материала (карболит или аналог) — обеспечивает жёсткость и диэлектрические свойства.
• Патрубок: прямой, под крепление кабеля; гайка рассчитана на неэкранированный кабель.
• Контакты: штыревые, под пайку; диаметры 2,5 мм и 9 мм в одном корпусе.
• Монтаж: объёмный, пайка проводов к хвостовикам контактов.
• Габариты и масса: соответствуют типоразмеру 55; масса — в пределах обычных значений для подобных разъёмов (ориентир — десятки граммов).

Эксплуатационные характеристики

• Диапазон рабочих температур: от –60 до +60 °C.
• Относительная влажность: до 98 % при +35 °C (в рамках требований к исполнению).
• Количество циклов сочленения‑расчленения: не менее 500.
• Минимальная наработка: 1000 часов в номинальных режимах.
• Срок сохраняемости: 15 лет при хранении в надлежащих условиях.
• Стойкость к внешним воздействиям: рассчитан на вибрацию и удары в рамках типовых требований к соединителям серии ШР; негерметичен — не защищает от проникновения пыли и влаги как основная функция.

Особенности монтажа и эксплуатации

• Подготовка кабеля и пайка: жилы кабеля разделывают, надевают изоляционные трубки, припаивают к хвостовикам. Важно не перегревать изолятор и не допускать «сосулек» припоя, которые могут привести к замыканию между контактами.
• Сборка с патрубком: кабель фиксируют гайкой патрубка; при этом не следует чрезмерно затягивать гайку — это может деформировать корпус или повредить изолятор.
• Сочленение с ответной частью: резьбовое соединение нужно закручивать равномерно, без перекосов; шпонка гарантирует правильную ориентацию.
• Защита от среды: поскольку разъём негерметичен, при наружном или «грязном» монтаже рекомендуется использовать защитные кожухи, заглушки и герметизацию кабельного ввода.
• Совместимость по токам: не стоит нагружать контакты Ø 2,5 мм силовыми цепями — они рассчитаны на меньшие токи; силовые линии лучше коммутировать через контакты Ø 9 мм.

Совместимость и ответные части

ШР55П6НГ6 сочленяется с соответствующими розетками серии ШР того же условного размера и сочетания контактов, например:

• ШР55ПК6ЭГ6 (приборная розетка с прямым патрубком, для экранированного кабеля);
• ШР55П6ЭГ6 и аналоги, где исполнение патрубка и сочетание контактов согласованы.

Важно проверять совпадение сочетания контактов (условное число «6») и типа гайки (экранированный/неэкранированный кабель), иначе возможны проблемы с монтажом и экранированием.

Нормативно‑техническая база и приёмка

Соединители серии ШР выпускаются по техническим условиям (ТУ), предусматривающим разные категории качества («ОТК», «ВП» и др.), которые влияют на гарантийные сроки, наработку и допустимые условия эксплуатации. Срок сохраняемости — до 15 лет; гарантийная наработка — в пределах 1000 часов (или больше в облегчённых режимах).
