СР75-166ФВ соединитель

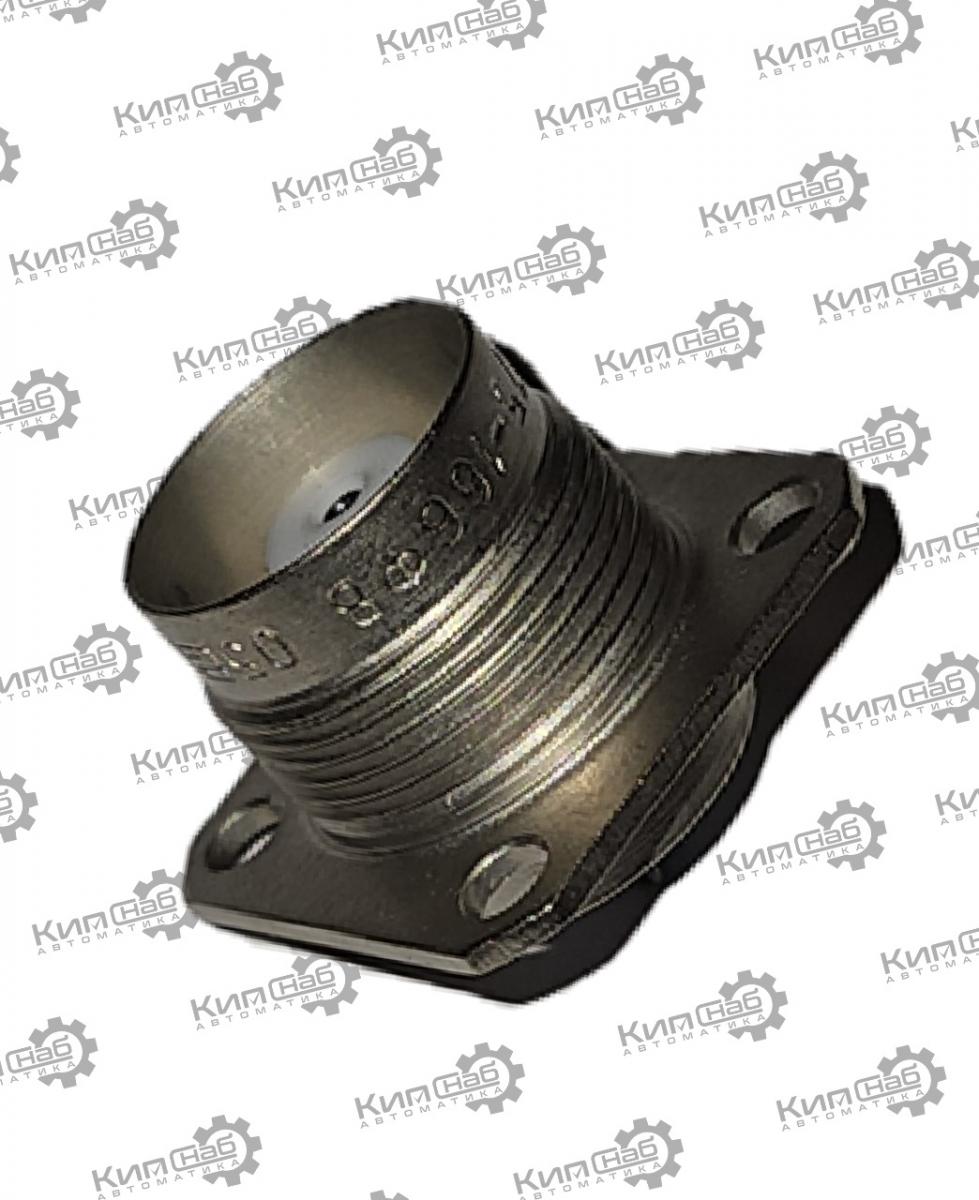

СР75‑166ФВ — это приборная негерметичная розетка коаксиального радиочастотного соединителя с резьбовым сочленением. Её используют для соединения элементов радиочастотных трактов в радиоэлектронной аппаратуре общего и специального назначения. Подходит для передачи ВЧ‑сигналов, в том числе в условиях вибрации и жёстких климатических воздействий. Применяется, например, для подключения антенн, соединения блоков приёмо‑передающей аппаратуры, коммутации измерительных линий.

Расшифровка маркировки

• СР — соединитель радиочастотный.
• 75 — волновое сопротивление 75 Ом (стандарт для видео‑ и ряда радиосистем).
• 166 — порядковый номер разработки.
• Ф — изолятор из фторопласта (хорошие ВЧ‑свойства, термостойкость).
• В — всеклиматическое исполнение (рассчитан на широкий спектр внешних воздействий по ГОСТ).

Электрические характеристики

• Волновое сопротивление: 75 Ом.
• Предельная рабочая частота: до 10 ГГц.
• Рабочее напряжение (в нормальных условиях): до 1000 В.
• Рабочий ток: до 10 мА.
• Сопротивление контактов (штырь–гнездо и корпус–корпус): не более 0,01 Ом.
• Коэффициент стоячей волны (КСВ): нормируется в ТУ; на практике для качественных экземпляров в рабочем диапазоне частот обычно остаётся в пределах, допустимых для коаксиальных соединителей данного класса.
• Электрическая прочность изоляции: выдерживает испытательное напряжение, соответствующее требованиям к соединителям с фторопластовым изолятором (значение заложено в ТУ).

Механические параметры и конструкция

• Тип сочленения: резьбовое — вилка вкручивается в розетку.
• Размер резьбы основного соединения: М18×1.
• Корпус: латунь с никелевым покрытием.
• Контакты: бронза с серебряным покрытием (обеспечивает низкое переходное сопротивление и стойкость к окислению).
• Изолятор: фторопласт — устойчив к нагреву, сохраняет диэлектрические свойства в широком диапазоне температур и частот.
• Выводы: под пайку для объёмного монтажа.
• Крепление: фланцевое, на панель; фиксация винтами.
• Габариты (Д×Ш×В): примерно 25,5×25,0×25,0 мм.
• Масса: около 19 г.
• Герметичность: негерметичный (не рассчитан на защиту от проникновения влаги/пыли как основная функция).

Эксплуатационные характеристики

• Диапазон рабочих температур: от –60 до +155 °C.
• Относительная влажность: до 98 % при +35 °C (всеклиматическое исполнение).
• Количество циклов сочленения‑расчленения: не менее 500.
• Стойкость к внешним воздействиям: рассчитан на эксплуатацию при вибрациях и ударных нагрузках в рамках требований к изделиям данного класса.
• Срок сохраняемости: порядка 20 лет (при соблюдении условий хранения).
• Наработка: соответствует требованиям ТУ для соединителей данного типа.

Особенности монтажа и эксплуатации

• Монтируется на панель, выводы припаиваются к проводникам или контактным площадкам.
• Резьбовое сочленение обеспечивает надёжную фиксацию и хороший электрический контакт корпуса (экранирование).
• Для защиты неиспользуемого соединителя рекомендуется применять защитные крышки (например, типовые заглушки по отраслевым каталогам).
• При монтаже важно не допускать перекосов и чрезмерных усилий — это может повредить изолятор и ухудшить параметры на ВЧ.
• Из‑за фторопластового изолятора соединитель лучше сохраняет параметры при нагреве и на высоких частотах по сравнению с аналогами на полиэтилене.

Совместимость и ответные части

СР75‑166ФВ рассчитан на сочленение с вилками, имеющими соответствующую резьбу и волновое сопротивление 75 Ом. В качестве типовых ответных частей могут использоваться вилки типа СР75‑154ФВ, СР75‑167ПВ, СР‑160ПВ и аналогичные, если их конструктив и параметры соответствуют требованиям проекта.

Нормативно‑техническая база

• Технические условия: ВР0.364.007ТУ.
• Категории качества: «ОТК», «ВП» (приёмка по соответствующим уровням контроля).
