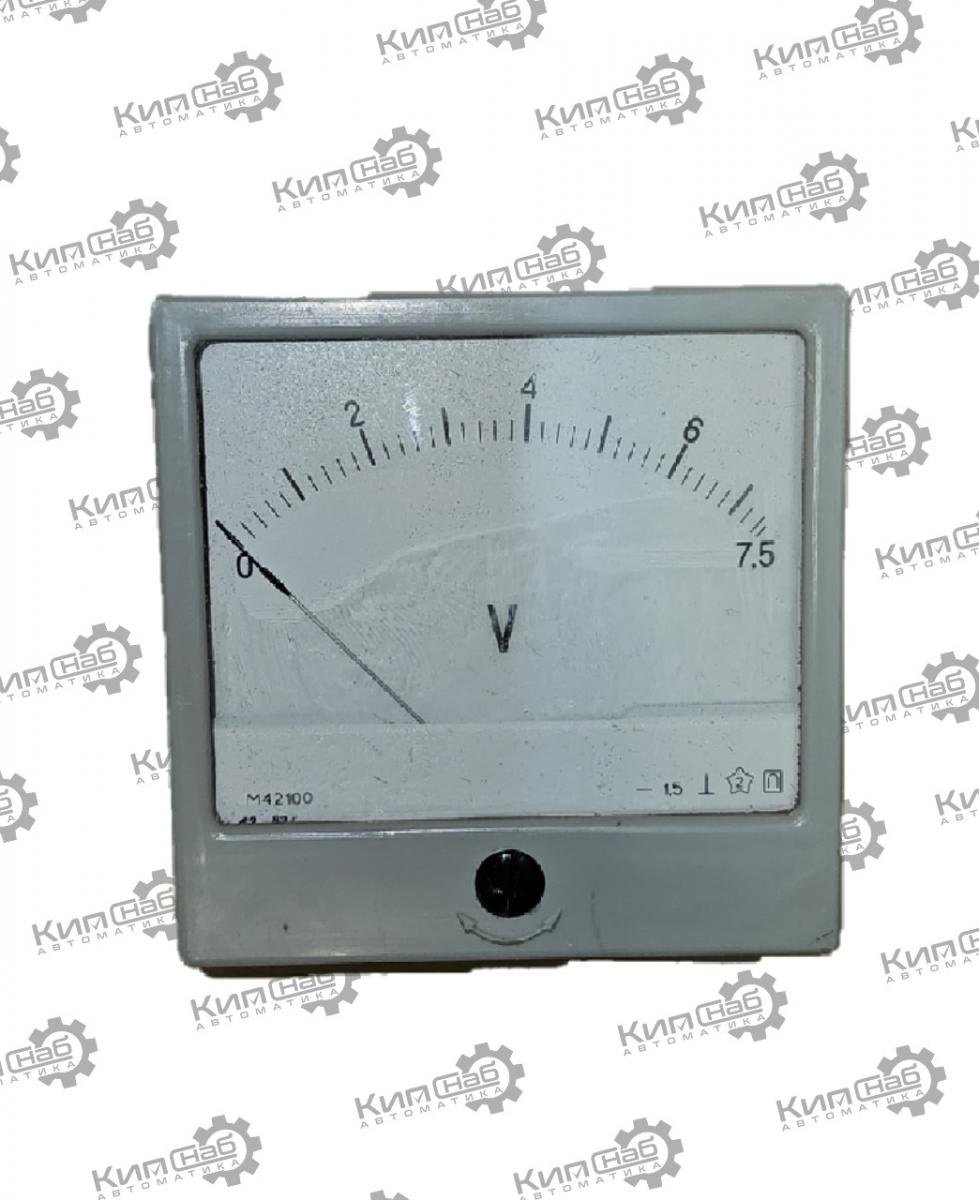

Вольтметр М42100 7.5V

Вольтметр М42100 — щитовой стрелочный прибор магнитоэлектрической системы для измерения напряжения в цепях постоянного тока. Модификация на 7,5 В рассчитана на прямое подключение к цепи с напряжением 0–7,5 В.

Принцип работы основан на взаимодействии магнитного поля постоянного магнита с током в подвижной рамке: ток, протекающий через рамку, создаёт вращающий момент, рамка поворачивается, и стрелка показывает значение напряжения на равномерной шкале. Угол отклонения стрелки прямо пропорционален величине тока (а значит, и напряжению при заданном входном сопротивлении).

Основные технические характеристики

• Диапазон измерений: 0–7,5 В (прямое включение).
• Класс точности: 1,5 или 2,5 (в зависимости от исполнения).
• Тип тока: постоянный.
• Шкала: равномерная.
• Время успокоения подвижной части: не более 3 секунд.
• Входное сопротивление: определяется конструкцией измерительной головки; при использовании добавочных сопротивлений общий диапазон и сопротивление меняются.
• Предел допускаемой основной погрешности: соответствует классу точности (±1,5 % или ±2,5 % от конечного значения шкалы).
• Вариация показаний: не превышает половины предела допускаемой основной погрешности.

Конструктивные параметры и монтаж

• Габариты корпуса: 80×80×50 мм.
• Размер установочного выреза в щите: 77,5 мм (круглый).
• Масса: не более 0,2 кг.
• Способ монтажа: утопленный (прибор устанавливается в вырез щита и фиксируется защёлками/крепёжными элементами).
• Рабочее положение: вертикальное или горизонтальное — прибор сохраняет метрологические характеристики в обоих положениях.
• Корректор нуля: на передней панели предусмотрен механический корректор для установки стрелки на нулевую отметку.
• Исполнение корпуса: пылебрызгозащищённое (не герметичное, но устойчивое к брызгам и оседающей пыли).

Электрические и эксплуатационные параметры

• Температурный диапазон: от –50 до +60 °C.
• Относительная влажность: до 95 % при температуре +35 °C (без конденсации влаги).
• Стойкость к механическим воздействиям:
  • вибропрочность: выдерживает ускорение 5–30 м/с² в диапазоне частот 10–70 Гц;
  • ударопрочность: выдерживает удары с ускорением до 100 м/с², частота ударов — 10–50 в минуту.
• Влияние внешних факторов:
  • внешнее магнитное поле напряжённостью до 400 А/м вызывает дополнительную погрешность не более ±1 % (для класса 1,5) или ±2,5 % (для класса 2,5);
  • установка на ферромагнитном щите либо рядом с аналогичными приборами может вызвать отклонение показаний не более чем на ±0,5 %.

Расширение диапазона измерений

Хотя базовая версия М42100 рассчитана на 0–7,5 В, диапазон можно увеличить с помощью внешнего добавочного сопротивления (например, типа Р4201 с номинальным током 5 мА). Это позволяет использовать один и тот же измерительный механизм для более высоких напряжений (15 В, 150 В, 1500 В и т. п.) — расчёт добавочного резистора ведётся по закону Ома исходя из требуемого предела и тока полного отклонения рамки.

Особенности эксплуатации и рекомендации

• Подключение: только к цепям постоянного тока; полярность нужно соблюдать строго (на клеммах обычно указаны «+» и «–»).
• Калибровка: перед вводом в эксплуатацию рекомендуется проверить установку нуля корректором и при необходимости скорректировать.
• Обслуживание: периодическая очистка шкалы и корпуса от пыли, проверка надёжности крепления и контактов.
• Ограничения: не предназначен для работы в условиях сильной конденсации влаги, агрессивных паров и прямого воздействия струй воды.
• Совместимость: при установке в щитах с плотной компоновкой учитывайте влияние соседних приборов и магнитных материалов — это может вносить дополнительную погрешность.

Область применения

Вольтметры М42100 широко применяют в промышленности и энергетике:

• в распределительных щитах и шкафах управления;
• на пультах контроля технологических процессов;
• в составе испытательных стендов;
• для контроля питания оборудования, аккумуляторных батарей, выпрямителей и других цепей постоянного тока.
