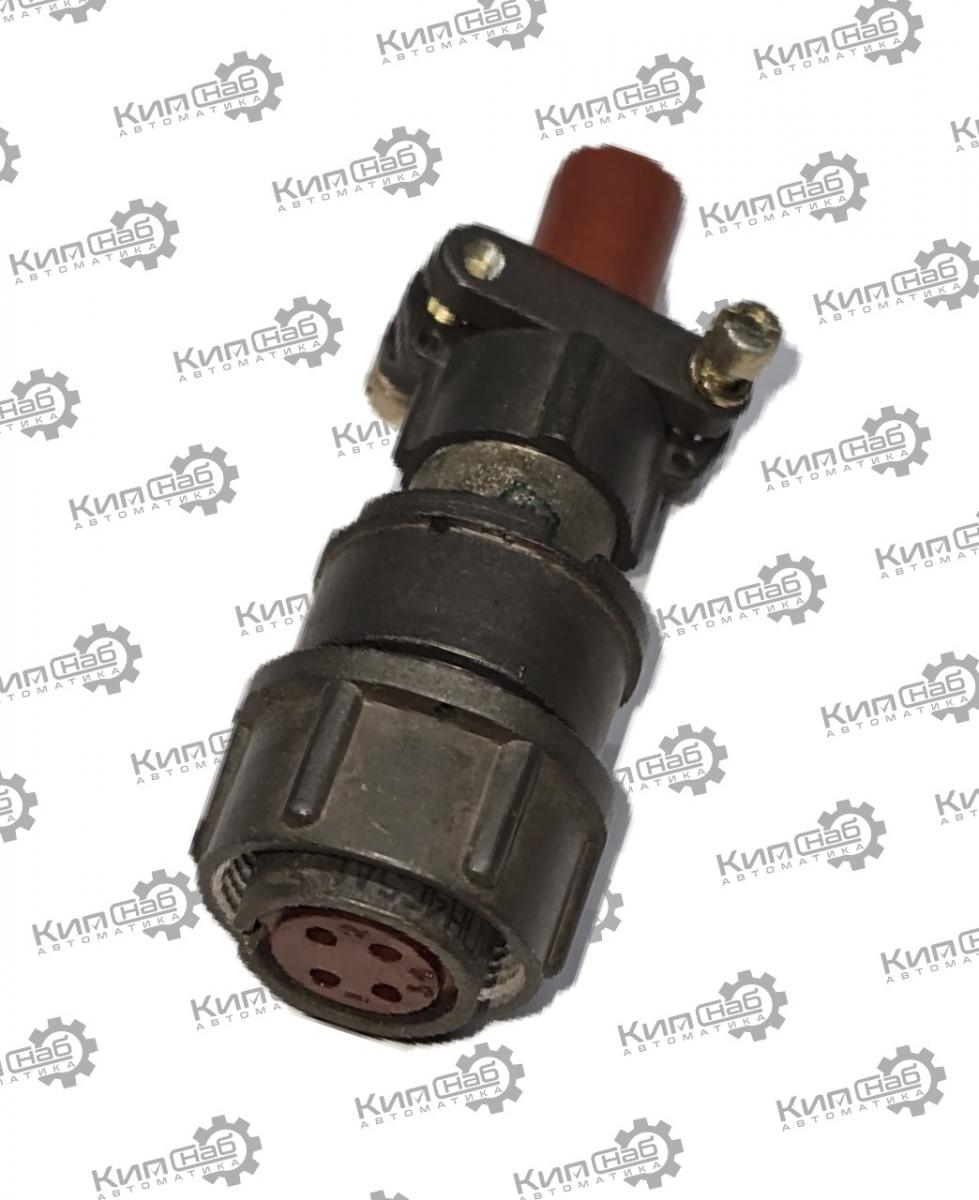

2РМД18КПН4Г5А1 розетка кабельная

2РМД18КПН4Г5А1 — кабельная розетка серии 2РМД с прямым патрубком для неэкранированного кабеля и золотым покрытием контактов. Низкочастотный цилиндрический негерметичный разъём объёмного монтажа с резьбовой фиксацией сочленённого положения.

Назначение

Розетка предназначена для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры. Работает в цепях:

• постоянного тока;

• переменного тока частотой до 3 МГц при напряжении до 700 В (в зависимости от типономинала);

• импульсного тока.

Применяется для внутреннего монтажа в климатическом исполнении УХЛ 2.1 по ГОСТ 15150‑69. Допускается использование для наружного монтажа при условии защиты от неблагоприятных внешних воздействий (дождь, пыль, УФ‑излучение).

Расшифровка обозначения

• 2РМД — тип соединителя (низкочастотный цилиндрический негерметичный тропикоустойчивый разъём);

• 18 — условный размер корпуса (посадочный диаметр);

• К — вид корпуса: кабельный;

• П — вид патрубка: прямой;

• Н — вид гайки патрубка: для неэкранированного кабеля;

• 4 — количество контактов;

• Г — часть соединителя: розетка (гнездо);

• 5 — сочетание контактов: все 4 контакта диаметром 1,5 мм;

• А — покрытие контактов: золото;

• 1 — теплостойкость: до +100∘C.

Основные характеристики

• Тип соединителя: низкочастотный, цилиндрический, негерметичный.

• Климатическое исполнение: УХЛ 2.1 (умеренный и холодный климат).

• Сочленение: резьбовое.

• Поляризация корпуса: одношпоночная (исключает неправильное подключение).

• Монтаж: объёмный, методом пайки проводов к хвостовикам контактов.

• Материал корпуса: алюминиевый сплав.

• Изоляция: карболит.

• Материал контактов: латунь ЛС59‑1.

• Форма контактов: круглые, извлекаемые.

• Количество контактов: 4.

• Диаметр контактов: 1,5 мм.

• Наличие уплотнительной втулки: есть.

• Цвет корпуса: серый.

• Вес: 32 г.

• Габаритные размеры: ориентировочно 25×53,5 мм (диаметр × длина).

Электрические параметры

• Рабочее напряжение: 560 В.

• Максимальное напряжение: до 700 В.

• Ток на одиночный контакт: до 15 А.

• Суммарная токовая нагрузка: до 50 А.

• Сопротивление контактов: ≤ 0,005 Ом.

• Сопротивление изоляции (в нормальных условиях): ≥ 1000 МОм.

• Ёмкость между контактами: ≤ 6 пФ.

Эксплуатационные параметры

• Диапазон рабочих температур: от −60∘C до +100∘C.

• Относительная влажность: до 98 % при температуре +40∘C.

• Вибрация (синусоидальная): диапазон частот 1–5000 Гц, ускорение до 490 м/с² (50 g).

• Ударные нагрузки:

  • одиночные удары — до 5000 м/с² (500 g);

  • многократные удары — до 1000 м/с² (100 g).

• Пониженное атмосферное давление: до 133,32⋅10−12 Па.

• Количество циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов (во всех режимах и условиях, допускаемых ТУ).

• Срок сохраняемости: 15 лет.

Совместимость

Розетка 2РМД18КПН4Г5А1 совместима с блочными вилками серии 2РМД(Т) соответствующего типоразмера, в т. ч.:

• 2РМД18Б4Ш5А1;

• 2РМД18БПН4Ш5А1;

• 2РМД18БПЭ4Ш5А1;

• 2РМДТ18Б4Ш5А1В;

• 2РМДТ18БПН4Ш5А1В и др.

Важно: соединение выполняется только между кабельным и блочным разъёмом (кабельная розетка + блочная вилка).

Области применения

• радиоэлектронная аппаратура общего и специального назначения;

• авиационное и космическое оборудование;

• военная техника;

• судовое приборостроение;

• промышленная автоматика;

• системы связи и оповещения;

• наземные системы управления;

• контрольно‑измерительная аппаратура.

Особенности эксплуатации

• Маркировка цифро‑буквенным кодом нанесена на корпусе.

• При монтаже требуется обеспечить надёжную фиксацию кабеля в патрубке и качественную пайку контактов.

• Уплотнительная втулка повышает защиту от пыли и влаги.

• Для дополнительной защиты от внешних воздействий рекомендуется использовать кожухи или заглушки.

• Рабочее положение — любое.

• Прямой патрубок упрощает монтаж в ограниченном пространстве.

• Золотое покрытие контактов обеспечивает высокую коррозионную стойкость и стабильность переходного сопротивления.

Итог: 2РМД18КПН4Г5А1 — надёжный малогабаритный разъём для ответственных применений в жёстких условиях эксплуатации. Обеспечивает стабильное электрическое соединение при значительных механических и климатических нагрузках, совместим с рядом отечественных разъёмов и рассчитан на длительный срок службы.
