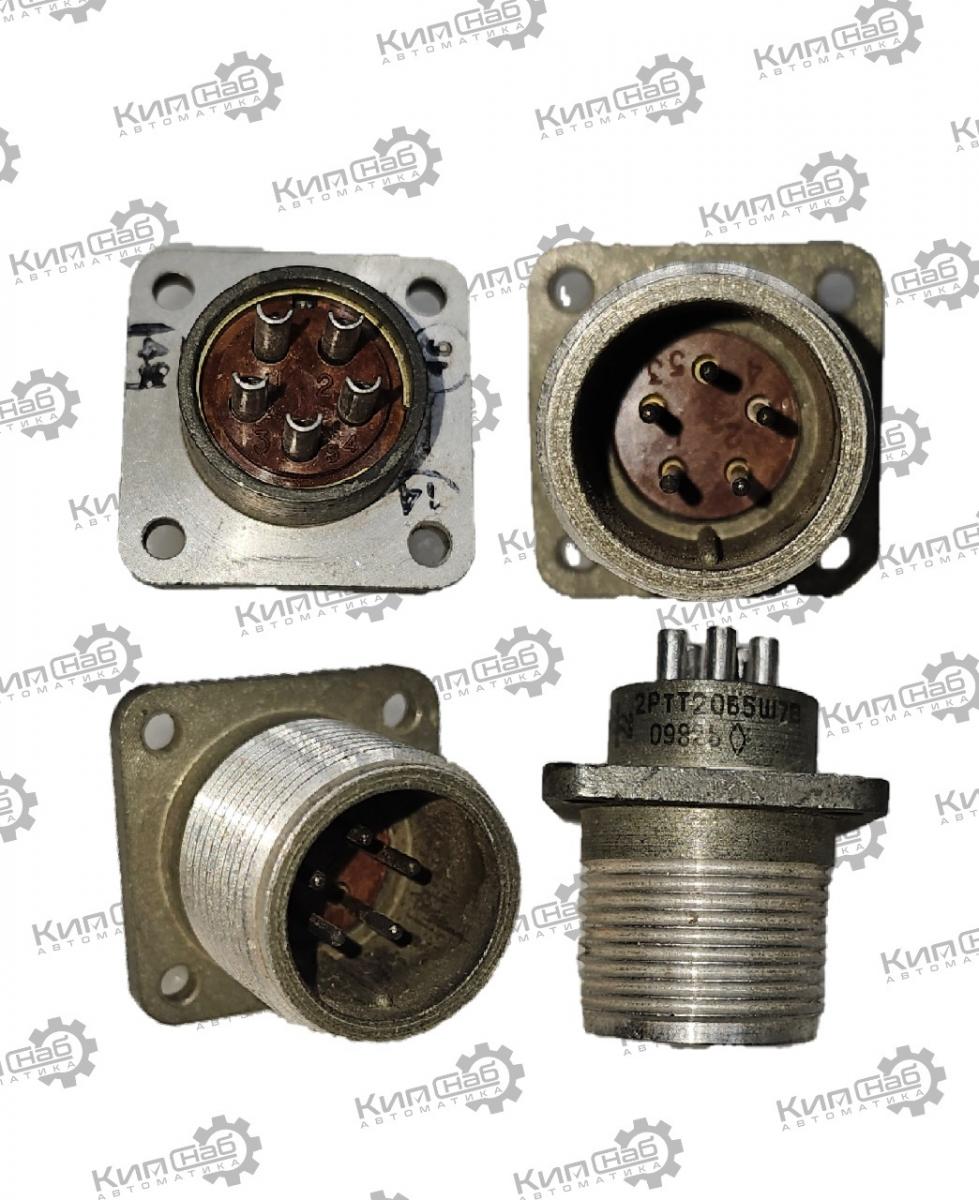

2РТТ20Б5Ш7В вилка блочная

Вилка блочная,приборная 2РТТ20Б5Ш7В — низкочастотный цилиндрический соединитель без патрубка,с резьбовой фиксацией сочленённого положения.Предназначен для работы в электрических цепях постоянного,переменного (частотой до 3 МГц) и импульсного токов при напряжении до 850 В (амплитудное значение).Используется в радиоэлектронной и радиотехнической аппаратуре,в авиационной,военной и промышленной технике.

Расшифровка маркировки

• 2РТТ— тип соединителя: пылебрызгозащищённый, теплостойкий, тропикоустойчивый;
• 20— условный размер корпуса;
• Б— вид корпуса: блочный (для монтажа на панель/прибор);
• 5— количество контактов: 5;
• Ш— часть соединителя: вилка (штырь);
• 7— обозначение сочетания контактов (условное число, указывает на комбинацию диаметров или расположение контактов);
• В— всеклиматическое исполнение (рассчитан на эксплуатацию в различных климатических условиях).

Основные технические характеристики

• Тип:вилка блочная (приборная), без патрубка.
• Способ монтажа:на панель (объёмный монтаж).
• Количество контактов:
• Максимальное рабочее напряжение (амплитудное):850 В.
• Максимальная рабочая частота:до 3 МГц (для переменного тока).
• Сопротивление изоляции (в нормальных климатических условиях):не менее 1 000 МОм.
• Сопротивление контактов:не более 0,005 Ом.
• Диапазон рабочих температур:от −60 °C до +100 °C.
• Относительная влажность воздуха (при +40 °C):до 98 %.
• Атмосферное пониженное давление:до 1,3⋅10−4 Па (10−6 мм рт. ст.).
• Вибрация:диапазон частот 1–5 000 Гц, ускорение до 300 м/с² (30 g).
• Удары:
  • одиночные — с ускорением до 10 000 м/с² (1 000 g);
  • многократные — с ускорением до 1 500 м/с² (150 g).
• Покрытие контактов:серебро (обеспечивает низкое сопротивление и высокую коррозионную стойкость).
• Вид сочленения:резьбовое (обеспечивает надёжную фиксацию и устойчивость к вибрациям).
• Поляризация корпусов:одношпоночная (предотвращает неправильное сочленение).
• Количество сочленений‑расчленений:не менее 500 циклов.
• Материал корпуса:металл.
• Материал изолятора:карболит (термостойкий диэлектрик).
• Вес:около 30 г.

Конструктивные особенности

• Цилиндрическая форма корпусаупрощает монтаж и сочленение.
• Резьбовая фиксацияпредотвращает самопроизвольное рассоединение при вибрациях и ударах.
• Отсутствие патрубкаозначает, что соединитель предназначен для стационарного монтажа на прибор или панель, а кабель подключается непосредственно к контактам.
• Серебряное покрытие контактовминимизирует переходное сопротивление и окисление.
• Одношпоночная поляризацияисключает неправильное сочленение вилки и розетки.
• Карболитовый изоляторустойчив к высоким температурам и механическим нагрузкам.
• Пылебрызгозащита(при комплектации кожухами и уплотнительными элементами) защищает от воздействия окружающей среды.

Область применения

Вилка 2РТТ20Б5Ш7В используется в:

• авиационной и космической технике;
• военной аппаратуре;
• промышленных системах управления и автоматизации;
• радиоэлектронной аппаратуре общего и специального назначения;
• системах связи и передачи данных;
• стационарных комплексах, работающих в жёстких климатических условиях (экстремальные температуры, высокая влажность, пониженное давление).

Преимущества

• высокая надёжность и долговечность (ресурс — 500 циклов сочленения);
• устойчивость к экстремальным температурам (от −60 °C до +100 °C);
• защита от вибраций и ударных нагрузок;
• низкое переходное сопротивление контактов (благодаря серебряному покрытию);
• пылебрызгозащищённое исполнение (при комплектации);
• совместимость с соединителями серий ШР и 2РТ‑А;
• всеклиматическое исполнение — пригоден для эксплуатации в разных климатических зонах.

Рекомендации по эксплуатации

• использовать только в цепях с напряжением не выше 850 В;
• соблюдать соответствие количества контактов требованиям схемы;
• выполнять пайку контактов с соблюдением температурного режима (чтобы не повредить изолятор);
• проверять состояние резьбовых соединений перед сочленением;
• очищать контакты от загрязнений перед подключением;
• не превышать допустимые механические нагрузки (вибрация, удары);
• при наружном монтаже обеспечивать защиту от дождя, пыли и солнечного излучения;
• хранить в упаковке изготовителя при нормальных климатических условиях (если не используется сразу после получения).
