2РТТ32КПН8Г14В розетка кабельная

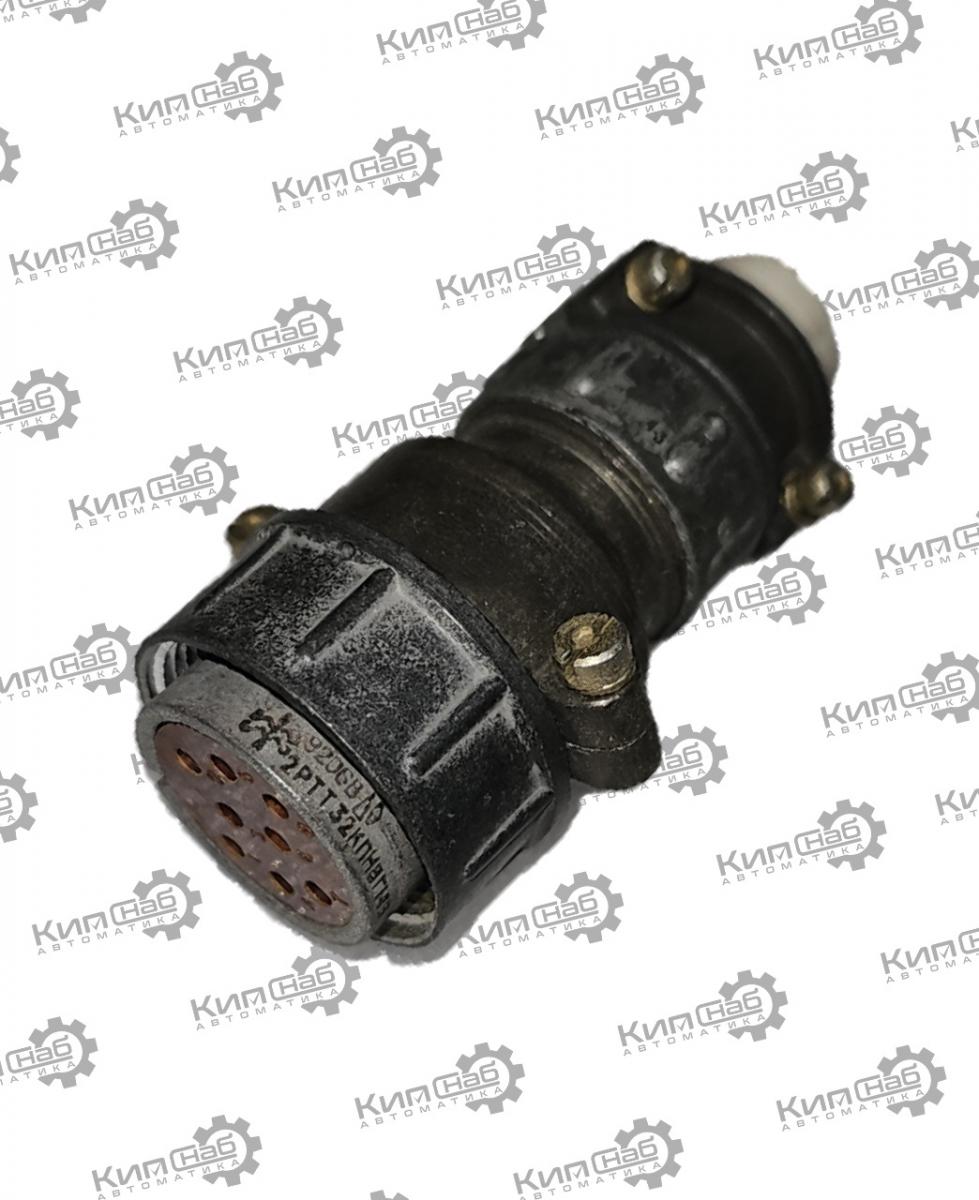

Кабельная розетка 2РТТ32КПН8Г14В — низкочастотный цилиндрический соединитель с прямым патрубком и гайкой,предназначен для монтажа неэкранированным кабелем. Используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре: проводах, кабелях, узлах и блоках.

Конструкция и исполнение

• Тип: негерметичный, теплостойкий, тропикоустойчивый.

• Вид: кабельная розетка с прямым патрубком и гайкой.

• Сочленение: резьбовое, с одношпоночной поляризацией корпусов (исключает неправильное подключение).

• Покрытие контактов: серебро (обеспечивает хорошую проводимость и устойчивость к коррозии).

• Монтаж: объёмный, методом пайки.

• Защита: может поставляться с резиновыми кожухами, втулками и шайбами — в таком исполнении становится пылебрызгозащищённым.

• Совместимость: взаимосочленяем с соединителями:

  • ШР (по ТУ ГЕ0.364.107);

  • 2РТ‑А (по ТУ ГЕ0.364.118).

• Исполнение: всеклиматическое («В») — подходит для эксплуатации в различных климатических условиях, предназначен для внутреннего монтажа.

Расшифровка обозначения

• 2РТТ — тип соединителя (низкочастотный цилиндрический).

• 32 — условный размер корпуса (определяет габариты и посадочные размеры).

• К — вид корпуса: кабельный (в отличие от «Б» — блочный).

• П — вид патрубка: прямой (в отличие от «У» — угловой).

• Н — вид гайки патрубка: для неэкранированного кабеля (в отличие от «Э» — для экранированного).

• 8 — количество контактов (8 шт.).

• Г — часть соединителя: розетка (в отличие от «Ш» — вилка).

• 14 — сочетание контактов: условное число, определяющее схему расположения и тип контактов.

• В — климатическое исполнение: всеклиматическое.

Основные технические характеристики

• Максимальное рабочее напряжение: 850 В (амплитудное).

• Максимальная рабочая частота: 3 МГц.

• Сопротивление изоляции (в нормальных условиях): не менее 5000 МОм.

• Сопротивление контакта: не более 1 мОм.

• Диаметр контактов: 2,5 мм.

• Токовая нагрузка:

  • на одиночный контакт — не более 35 А;

  • общая — не более 175 А.

• Рабочая температура: от −60∘C до +100∘C.

• Повышенная влажность: до 98 % при +40∘C.

• Вибрация: диапазон 1–5000 Гц, ускорение до 300 м/с² (30 g).

• Механические удары:

  • одиночный — до 10 000 м/с² (1000 g);

  • многократный — до 1500 м/с² (150 g).

• Пониженное давление: до 1,3⋅10−4 Па (10−6 мм рт. ст.).

• Количество сочленений‑расчленений: 500 циклов.

• Срок сохраняемости: не менее 15 лет.

• Гарантийная наработка:

  • 1000 часов во всех режимах;

  • 130 000 часов в облегчённом режиме (в пределах срока хранения).

Области применения

Розетка 2РТТ32КПН8Г14В используется в сферах, где требуется надёжное и долговечное электрическое соединение в сложных условиях:

• авиационное и космическое приборостроение;

• судовое приборостроение;

• военная и специальная техника;

• промышленная автоматика;

• системы связи и радиоэлектроника.
