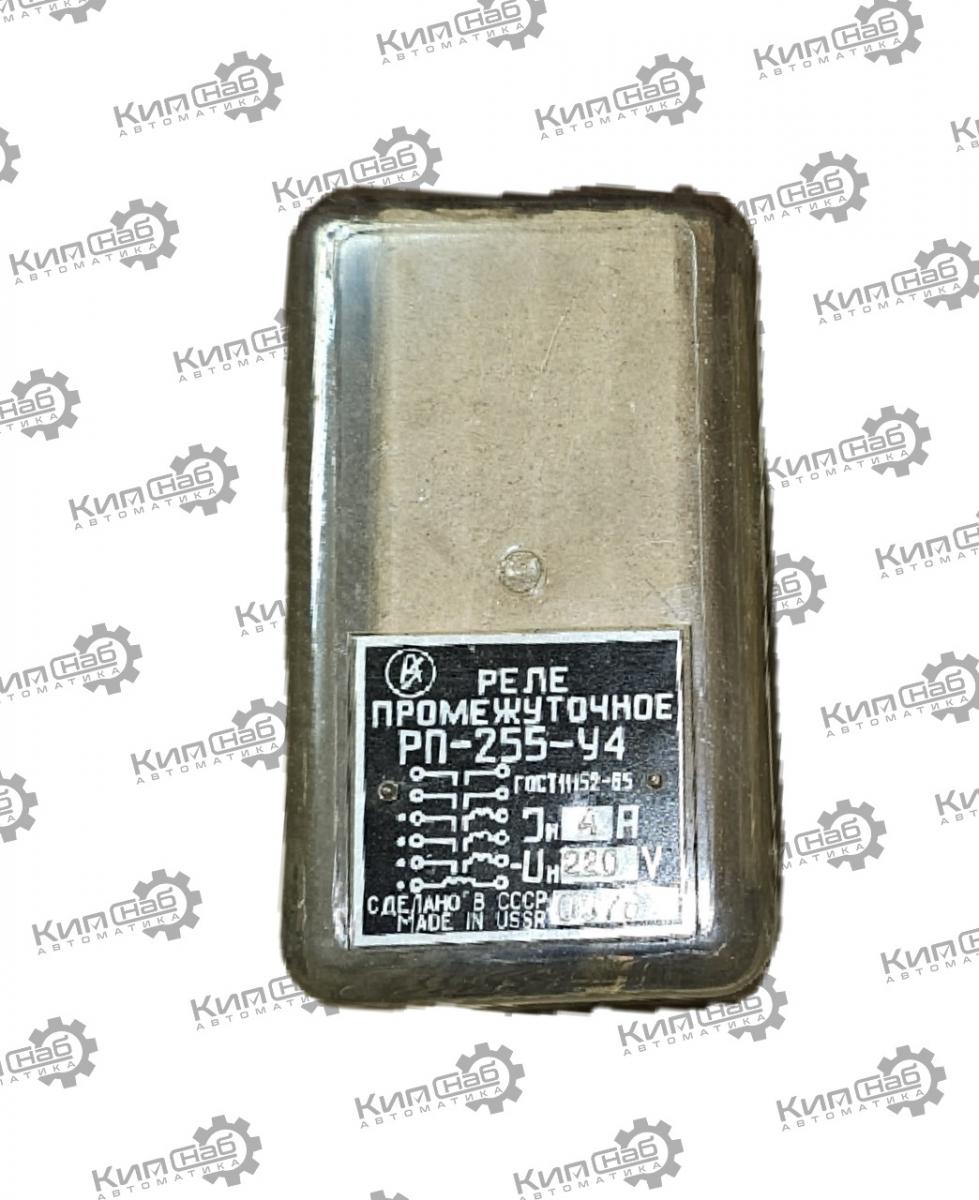

Реле промежуточное РП-255-У4

РП‑255‑У4 — промежуточное реле с выдержкой времени при срабатывании для цепей постоянного тока. Изготавливается по ТУ 16‑523.483‑78. Предназначено для применения в качестве вспомогательного реле, когда требуется действие от напряжения и удерживание от тока.

Назначение

Реле используется в схемах релейной защиты и автоматики для:

• передачи команд между элементами схемы;

• размножения сигналов;

• создания выдержки времени при срабатывании;

• управления мощными нагрузками через слаботочные цепи управления;

• реализации схем с задержкой включения.

Расшифровка обозначения

• РП — реле промежуточное;

• 255 — условный номер разработки в серии РП‑250;

• У4 — климатическое исполнение «У» (умеренный климат) и категория размещения «4» (в закрытых отапливаемых помещениях с нормированными условиями эксплуатации) по ГОСТ 15150‑69.

Основные характеристики

• Тип реле: промежуточное с выдержкой времени;

• Род тока: постоянный;

• Номинальное напряжение: 24 В, 48 В, 110 В, 220 В (в зависимости от модификации);

• Номинальный ток: 2 А или 4 А (в зависимости от исполнения);

• Количество контактов: 5 замыкающих (5з);

• Степень защиты: IP40 (оболочка), IP00 (контактные зажимы) по ГОСТ 14255‑69;

• Способ монтажа: на монтажную плату или панель;

• Конструкция корпуса: основание (цоколь) + съёмный прозрачный кожух (позволяет визуально контролировать состояние контактов);

• Габаритные размеры: 67×128×118 мм;

• Масса: около 0,6 кг.

Электрические параметры

• Напряжение срабатывания: не более 70 % от Uном​;

• Напряжение возврата: не менее 5 % от Uном​;

• Выдержка времени на срабатывание: регулируется, обычно в диапазоне 0,1–10 с (зависит от настройки и модификации);

• Коммутационная способность контактов:

  • в цепи постоянного тока (при $t\le 0,02$ с и токе до 2 А) — 100 Вт;

  • в цепи переменного тока (при $\cos \phi \ge 0,5$ и токе до 5 А) — 500 ВА;

• Наименьший коммутируемый ток: 0,01 А при напряжении не менее 24 В;

• Потребляемая мощность обмотки напряжения: не более 15 Вт.

Конструкция обмоток

• Рабочая обмотка: одна обмотка напряжения;

• Удерживающие обмотки: три токовые обмотки (обеспечивают удержание реле во включённом состоянии после срабатывания).

Эксплуатационные параметры

• Диапазон рабочих температур: от −40∘C до +55∘C (для исполнения У4);

• Относительная влажность: до 80 % при температуре +25∘C;

• Вибрационные нагрузки: диапазон частот 1–100 Гц, максимальное ускорение 0,25 g;

• Механическая износостойкость: 6300 циклов включения‑отключения (ВО);

• Коммутационная износостойкость: 1000 циклов ВО;

• Стойкость обмоток: выдерживают кратковременные перегрузки:

  • рабочая обмотка — 1,1 Uном​ в течение 20 с;

  • удерживающие обмотки — 2 Iном​ в течение 10 с.

Особенности конструкции

• все элементы схемы смонтированы внутри корпуса;

• прозрачный кожух позволяет визуально контролировать состояние контактов;

• возможность регулировки выдержки времени;

• надёжная фиксация контактов в любом положении;

• универсальность присоединения внешних проводников (винтовое соединение).

Области применения

• схемы релейной защиты;

• системы промышленной автоматики;

• устройства управления электроприводами;

• распределительные щиты и панели управления;

• системы сигнализации и блокировки;

• автоматизированные системы управления технологическими процессами (АСУ ТП);

• оборудование энергосистем и подстанций.

Преимущества

• высокая надёжность и долговечность;

• простота монтажа и обслуживания;

• точная настройка выдержки времени;

• устойчивость к кратковременным перегрузкам;

• совместимость с большинством стандартных схем автоматики;

• визуальная диагностика состояния контактов через прозрачный кожух.

Итог: РП‑255‑У4 — надёжное промежуточное реле для ответственных применений в системах автоматики и релейной защиты. Обеспечивает гибкую настройку выдержки времени, устойчиво к перегрузкам и рассчитано на длительную работу в промышленных условиях умеренного климата.
