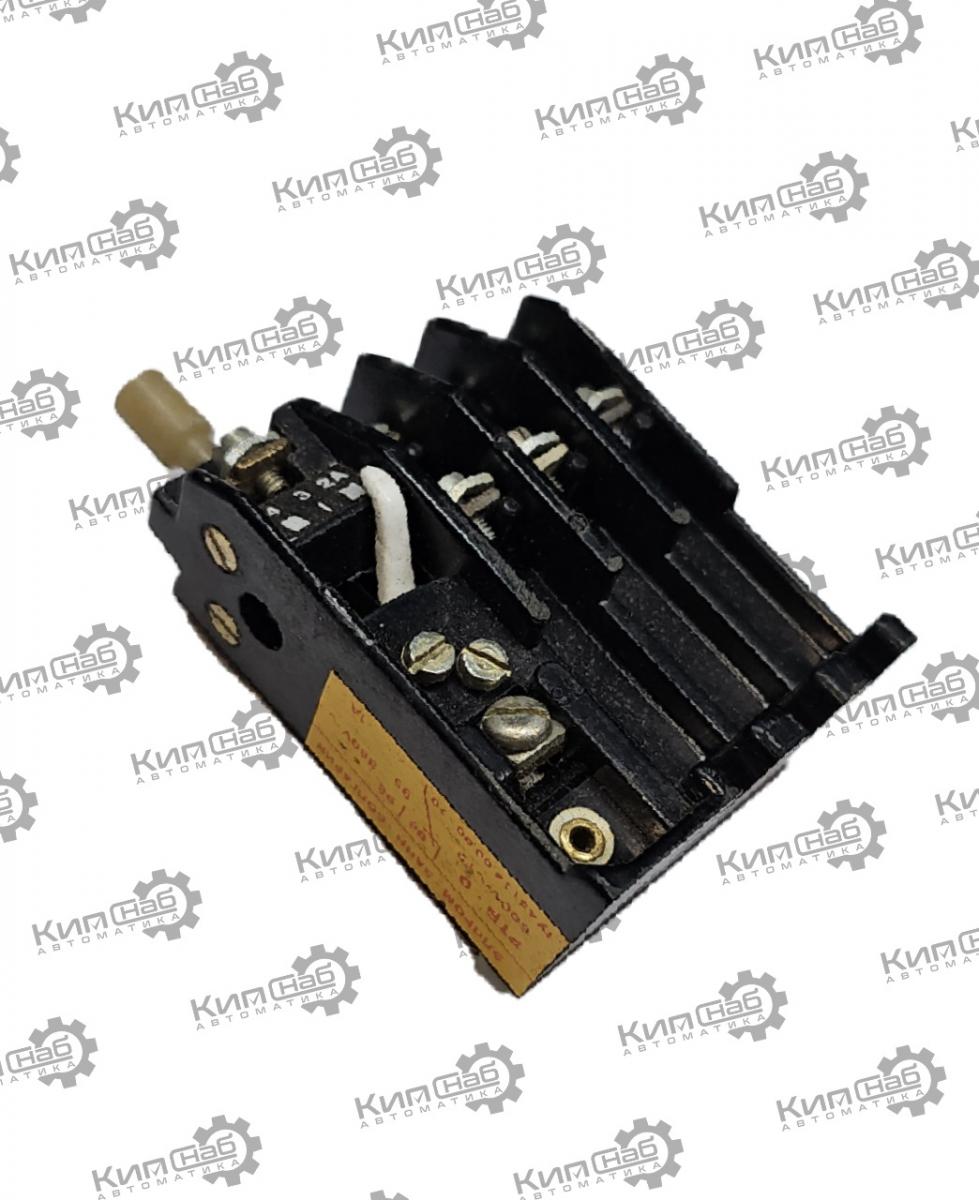

Реле тепловое РТБ-0

РТБ‑0 — трёхполюсное тепловое биметаллическое реле. Предназначено для защиты от перегрузок электрооборудования, прежде всего асинхронных электродвигателей. Может также применяться для защиты трансформаторов и трёхфазных нагревательных установок.

Назначение

Реле выполняет функцию защиты электрооборудования от токовых перегрузок, которые могут привести к перегреву и повреждению обмоток. Основные задачи:

• автоматическое отключение нагрузки при превышении номинального тока;

• предотвращение перегрева обмоток электродвигателей и других устройств;

• обеспечение безопасной эксплуатации электроустановок;

• защита от асимметрии токов в фазах;

• предотвращение повреждений при затяжных пусках или заклинивании механизмов.

Конструкция и принцип работы

Реле основано на биметаллических пластинах, которые изгибаются при нагреве из‑за разного коэффициента теплового расширения двух металлов. Принцип действия:

1. При протекании тока выше номинального биметаллическая пластина нагревается и изгибается.

2. Деформация пластины приводит в действие механизм расцепления.

3. Контакты реле размыкаются, отключая защищаемое оборудование.

4. После остывания пластины реле может быть возвращено в исходное состояние (ручной возврат).

Основные характеристики

• Тип: тепловое, трёхполюсное, биметаллическое.

• Номинальный ток: 16 А.

• Номинальное напряжение изоляции главных цепей: 500 В (переменный ток).

• Номинальное напряжение контактной системы: 380 В (переменный ток).

• Ток контактной системы: 4 А.

• Односекундный ток термической устойчивости: 10 Iном​ (160 А).

• Температура зажимов: до +102∘C при окружающей температуре +22∘C.

• Длина присоединительных проводников: 800 мм к каждому зажиму.

• Режим работы: продолжительный (8 часов и более) по БДС 11619‑73.

• Количество полюсов: 3.

• Тип возврата: ручной.

Эксплуатационные параметры

• Диапазон рабочих температур: соответствует требованиям для нормального климата (по БДС 7861‑74) и тропического климата (тип Т IIL).

• Климатическое исполнение: подходит для установки на судах (по ОН 09 53001‑78, 43117.00.00ТУ, 3Н261‑72).

• Вибрационная стойкость: работоспособность при вибрациях, характерных для промышленных и судовых установок.

• Степень защиты: IP20 (защита от попадания пальцев и крупных твёрдых тел, без защиты от влаги).

• Способ монтажа: на DIN‑рейку или монтажную панель.

Особенности конструкции

• биметаллические элементы с регулируемой уставкой тока срабатывания;

• механизм ручного возврата в исходное положение после срабатывания;

• зажимы для подключения проводников сечением, соответствующим номинальному току;

• прозрачный защитный кожух (позволяет визуально контролировать состояние контактов и биметаллических элементов);

• индикация срабатывания (механический флажок или индикатор).

Области применения

• защита асинхронных электродвигателей в промышленных установках;

• защита трёхфазных трансформаторов;

• защита нагревательных устройств и печей;

• применение на судах морского и речного флота;

• использование в системах с тропическим климатом;

• установка в распределительных щитах и шкафах управления;

• эксплуатация в условиях умеренного и тропического климата.

Преимущества

• надёжная защита от перегрузок;

• простота настройки и обслуживания;

• долговечность биметаллических элементов;

• устойчивость к жёстким условиям эксплуатации (включая судовые установки);

• возможность регулировки уставки тока срабатывания в процессе эксплуатации;

• визуальная индикация срабатывания;

• совместимость с большинством стандартных схем защиты электродвигателей.

Условия эксплуатации

• окружающая среда не должна содержать агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;

• отсутствие сильной запылённости и токопроводящей пыли;

• защита от прямого попадания воды и атмосферных осадков;

• температура окружающей среды в пределах допустимого диапазона для выбранного климатического исполнения.

Итог: РТБ‑0 — надёжное тепловое реле для защиты электрооборудования от перегрузок. Подходит для промышленного и судового применения, имеет регулируемую уставку тока и рассчитан на длительную работу в жёстких условияхРеле тепловое РТБ-0
