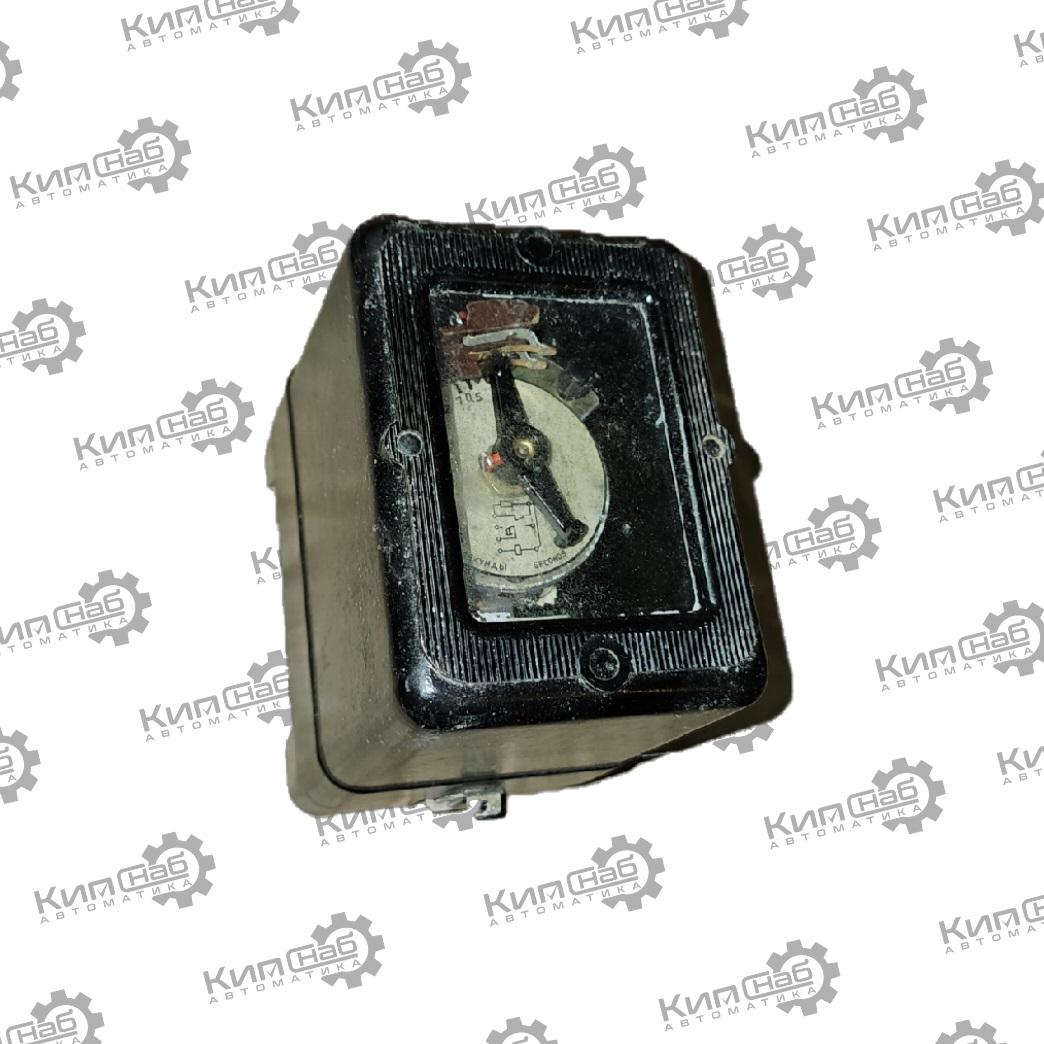

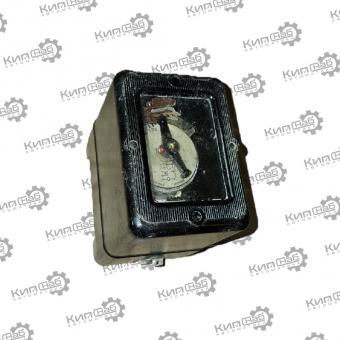

Реле времени РВ133 УХЛ4 0.5-9 сек -24в

Реле времени РВ133 УХЛ4 0.5-9 сек -24в с часовым механизмом, предназначенное для использования в схемах релейной защиты на постоянном токе. Выполняет функцию вспомогательного элемента для получения регулируемой выдержки времени.

Назначение

Реле предназначено для создания заданной временной задержки при включении или отключении электрических цепей. Применяется в:

• схемах релейной защиты;
• системах автоматики и управления;
• устройствах промышленной автоматики;
• электроустановках, требующих точной выдержки времени.

Основные характеристики

• Тип: реле времени с часовым механизмом.
• Род тока: постоянный.
• Номинальное рабочее напряжение: 24 В, 48 В, 110 В, 220 В (в зависимости от модификации).
• Диапазон выдержки времени (Tсраб​): 0,5–9 с.
• Климатическое исполнение: УХЛ4 (умеренный и холодный климат, категория размещения 4) или О4.
• Степень защиты: IP40 (оболочка), IP00 (контактные зажимы) по ГОСТ 14255‑69.
• Сочетание контактов: 1 «З» (замыкающий) + 1 «П» (переключающий).
• Присоединение внешних проводников: задне‑планочное втычное.
• Группа механического исполнения: М39 по ГОСТ 17516.1‑90.
• Габариты (Ш×В×Г): 98×147×137 мм.
• Артикул:01 (для исполнения 220 В).

Эксплуатационные параметры

• Диапазон рабочих температур:
  • для исполнения УХЛ4: от −30∘C до +55∘C;
  • для исполнения О4: от −10∘C до +55∘C.
• Устойчивость к механическим воздействиям: выдерживает многократные удары с ускорением 3 g, длительностью удара 2–20 мс.
• Управляющее воздействие: подача напряжения питания.
• Конструкция: прямоугольный корпус, состоящий из цоколя и кожуха.

Особенности конструкции

• часовой механизм обеспечивает точную выдержку времени;
• прочный корпус защищает внутренние элементы от внешних воздействий;
• удобная система подключения внешних проводников;
• регулируемая выдержка времени в заданном диапазоне;
• надёжные контактные группы для коммутации цепей.

Принцип работы

Работа реле основана на механизме с часовым приводом:

1. При подаче напряжения питания запускается часовой механизм.
2. По истечении заданного времени (0,5–9 с) происходит коммутация контактов.
3. Контакты изменяют своё положение: замыкающий контакт замыкается, переключающий — переключается.
4. После снятия напряжения реле возвращается в исходное состояние.

Области применения

• системы релейной защиты и автоматики (РЗА);
• промышленные установки с необходимостью временной задержки;
• схемы управления электроприводами;
• автоматизированные системы управления технологическими процессами (АСУ ТП);
• энергетическое оборудование;
• судовые электроустановки;
• железнодорожная автоматика.

Преимущества

• высокая точность выдержки времени;
• надёжность в сложных условиях эксплуатации;
• устойчивость к вибрациям и ударам;
• простота настройки и обслуживания;
• долговечность работы механизма;
• совместимость с различными схемами автоматики.

Технические условия и производитель

• ТУ: соответствуют требованиям для серии РВ‑100.
• Производитель: АО «ЧЭАЗ» (г. Чебоксары, Россия).

Итог: РВ‑133 — надёжное реле времени с часовым механизмом для ответственных применений в системах автоматики и релейной защиты. Обеспечивает точную регулируемую выдержку времени в диапазоне 0,5–9 секунд, устойчиво к механическим воздействиям и рассчитано на работу в широком диапазоне температур
