ШР32ПК8ЭШ3 вилка блочная

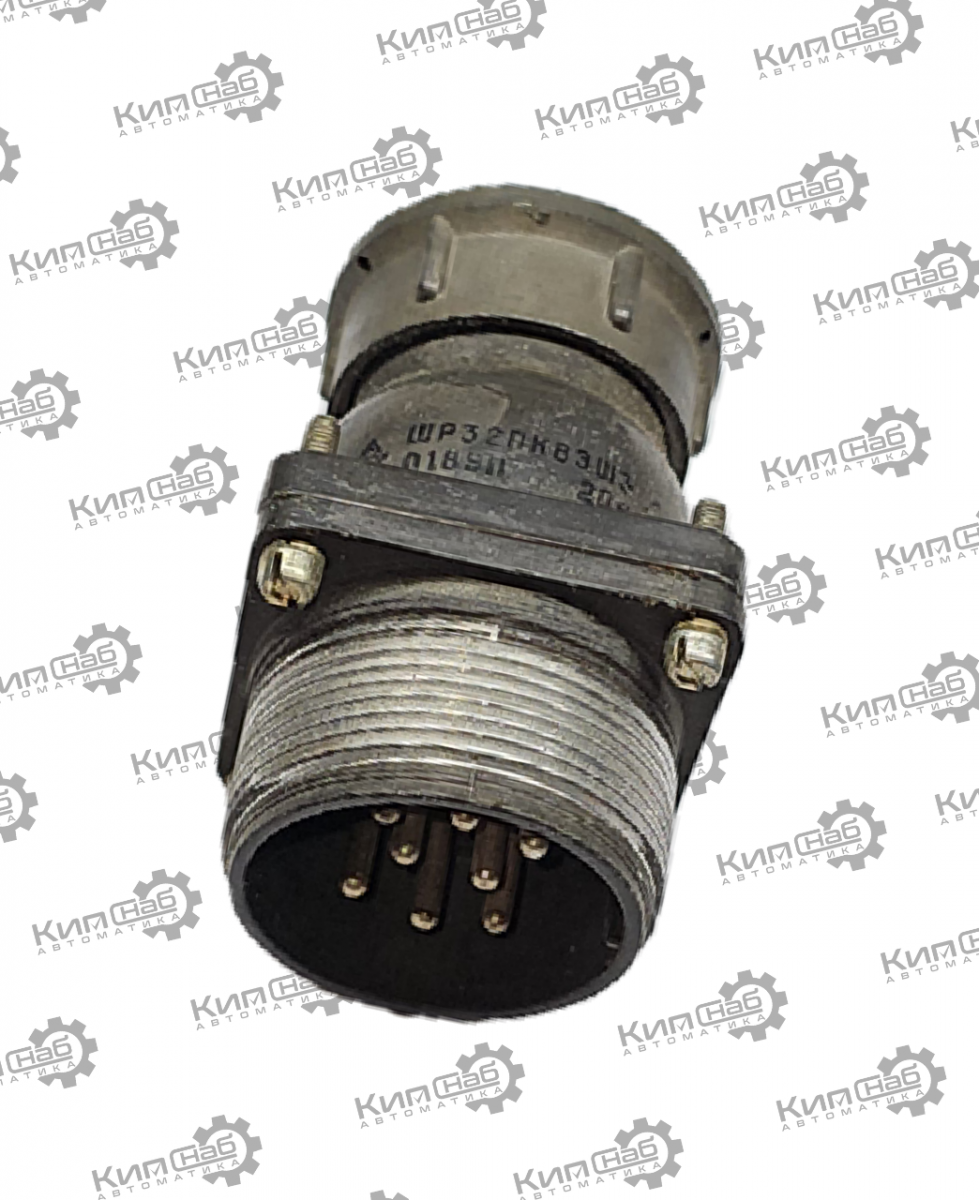

ШР32ПК8ЭШ3 — приборная (блочная) вилка серии ШР с прямым патрубком для экранированного кабеля. Низкочастотный цилиндрический негерметичный соединитель объёмного монтажа с резьбовой фиксацией сочленённого положения.

Назначение

Вилка предназначена для соединения и разъединения электрических цепей в узлах и блоках электро- и радиоаппаратуры. Работает в цепях:

• постоянного тока;

• переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение);

• импульсного тока.

Применяется для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150‑69. Допускается использование для наружного монтажа при условии защиты от дождя, динамической пыли и солнечного излучения.

Расшифровка обозначения

• ШР — тип соединителя (штепсельный разъём);

• 32 — условный размер корпуса;

• ПК — конструктивное исполнение приборной части: с прямым патрубком (для блочного монтажа);

• 8 — количество контактов;

• Э — вид гайки патрубка: для экранированного кабеля;

• Ш — часть соединителя: вилка (штырь);

• 3 — обозначение сочетания контактов (8 контактов диаметром 2,5 мм).

Основные характеристики

• Тип соединителя: низкочастотный, цилиндрический, негерметичный.

• Климатическое исполнение: УХЛ2 (умеренный и холодный климат).

• Сочленение: резьбовое.

• Поляризация корпуса: одношпоночная (исключает неправильное подключение).

• Монтаж: объёмный, методом пайки проводов к хвостовикам контактов.

• Материал корпуса: алюминиевый сплав.

• Изоляция: карболит или пресс‑материал АГ‑4.

• Покрытие контактов: серебро.

• Количество контактов: 8.

• Диаметр контактов: 2,5 мм.

• Шаг резьбы накидной гайки: M36×1,5 мм.

Электрические параметры

• Максимальное рабочее напряжение: 850 В.

• Максимальная рабочая частота: 3 МГц.

• Ток на одиночный контакт: до 35 А.

• Суммарная токовая нагрузка: до 175 А.

• Сопротивление контактов: ≤ 1 мОм.

• Сопротивление изоляции (в нормальных условиях): ≥ 5000 МОм.

Эксплуатационные параметры

• Диапазон рабочих температур: от −60∘C до +60∘C.

• С учётом перегрева контактов: возможна работа до +110∘C.

• Вибрация (синусоидальная): диапазон частот 1–5000 Гц, ускорение до 300 м/с² (30 g).

• Ударные нагрузки:

  • одиночные удары — до 5000 м/с² (500 g);

  • многократные удары — до 350 м/с² (35 g).

• Пониженное атмосферное давление: до 1,3⋅10−4 Па.

• Относительная влажность: до 98 % при температуре +25∘C.

• Количество циклов сочленения‑расчленения: 500.

• Минимальная наработка: 1000 часов (во всех режимах и условиях, допускаемых техническими условиями).

• Наработка в облегчённом режиме: до 100 000 часов.

• Срок сохраняемости: 15 лет.

Совместимость

Вилка ШР32ПК8ЭШ3 совместима с:

• кабельными и приборными розетками серии ШР соответствующего типоразмера;

• соединителями 2РТТ (по ТУ ГЕ0.364.120);

• соединителями 2РТ‑А (по ТУ ГЕ0.364.118).

Важно: соединение выполняется только между кабельным и блочным разъёмом (кабельная вилка + блочная розетка или кабельная розетка + блочная вилка).

Области применения

• радиоэлектронная аппаратура общего и специального назначения;

• авиационное оборудование;

• военная техника;

• судовое приборостроение;

• промышленная автоматика;

• системы связи и оповещения;

• наземные системы управления;

• контрольно‑измерительная аппаратура.

Особенности эксплуатации

• Маркировка цифро‑буквенным кодом нанесена на корпусе.

• При монтаже требуется обеспечить надёжную фиксацию кабеля в патрубке и качественную пайку контактов.

• Для защиты от внешних воздействий (пыль, влага) рекомендуется использовать кожухи или заглушки.

• Рабочее положение — любое.

• Прямой патрубок упрощает монтаж в ограниченном пространстве.

Технические условия

• приёмка «1»: НКЦС.434410.111ТУ;

• приёмка «5»: НКЦС.434410.504ТУ.

Итог: ШР32ПК8ЭШ3 — надёжный соединитель для ответственных применений в жёстких условиях эксплуатации. Обеспечивает стабильное электрическое соединение при значительных механических и климатических нагрузках, совместим с рядом отечественных разъёмов и рассчитан на длительный срок службы.
