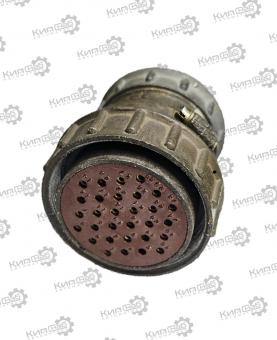

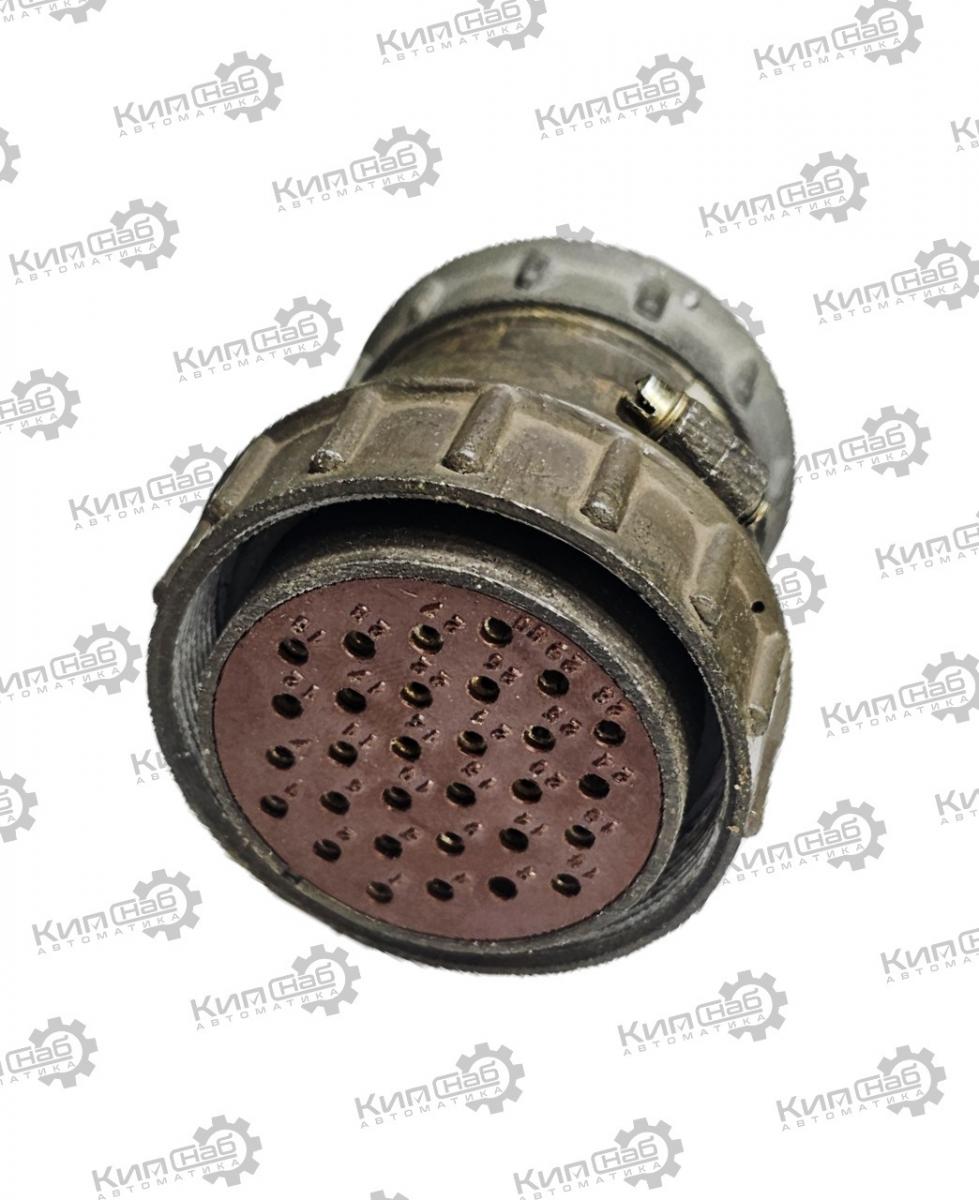

ШР55П30НШ1 розетка кабельная

Розетка кабельная ШР55П30НШ1 низкочастотный цилиндрический соединитель с резьбовой фиксацией сочленённого положения. Предназначен для соединения и разъединения электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Используется в электро- и радиоаппаратуре,в авиационной, военной и промышленной технике.

Расшифровка маркировки

• ШР— тип соединителя: низкочастотный цилиндрический;
• 55— условный размер корпуса;
• П— конструктивное исполнение: с прямым патрубком (для кабельной части);
• 30— количество контактов: 30;
• Н— вид гайки патрубка: для неэкранированного кабеля;
• Ш— часть соединителя: розетка (в маркировке кабельной части «Ш» обозначает розетку, «Г» — вилку);
• 1— обозначение сочетания контактов (условное число, указывает на комбинацию диаметров контактов: 22 шт. диаметром 1,5 мм и 8 шт. диаметром 2,5 мм).

Основные технические характеристики

• Тип:розетка кабельная с прямым патрубком и гайкой для монтажа неэкранированным кабелем.
• Количествоконтактов: 30 (22 шт. — Ø 1,5 мм; 8 шт. — Ø 2,5 мм).
• Максимальнаятоковая нагрузка:
  • наконтакт Ø 1,5 мм: не более 20 А;
  • наконтакт Ø 2,5 мм: не более 35 А;
  • суммарнаяна соединитель: не более 384 А.
• Максимальноерабочее напряжение (амплитудное значение): 850 В.
• Сопротивлениеизоляции (в нормальных климатических условиях): не менее 5 000 МОм.
• Сопротивлениеконтакта:
  • дляØ 1,5 мм: не более 2,5 мОм;
  • дляØ 2,5 мм: не более 1 мОм.
• Диапазонрабочих температур: от −60 °C до +60 °C.
• Сменатемператур (с учётом перегрева контактов): от −60 °C до +110 °C.
• Относительнаявлажность воздуха (при +40 °C): до 98 %.
• Атмосферноепониженное давление: до 1,3⋅10−4 Па (10−6 мм рт. ст.).
• Вибрация:диапазон частот 1–5 000 Гц, ускорение до 300 м/с² (30 g).
• Удары:
  • одиночные— с ускорением до 5 000 м/с² (500 g);
  • многократные— с ускорением до 350 м/с² (35 g).
• Покрытиеконтактов: серебро или никель (в зависимости от модификации).
• Способмонтажа: объёмный монтаж, пайкой.
• Видсочленения: резьбовое (обеспечивает надёжную фиксацию и устойчивость к вибрациям).
• Поляризациякорпусов: одношпоночная (предотвращает неправильное сочленение).
• Количествосочленений‑расчленений: не менее 500 циклов.
• Климатическоеисполнение: УХЛ2 по ГОСТ 15150‑69 (умеренный и холодный климат).
• Гарантийныйсрок хранения: 15 лет со дня изготовления.
• Гарантийнаянаработка:
  • 1000 часов во всех режимах и условиях, допускаемых ТУ;
  • 100000 часов в облегчённом режиме (в пределах гарантийного срока хранения).
• Материализолятора: карболит или другой термостойкий диэлектрик.
• Корпус:металлический, негерметичный.

Конструктивные особенности

• Цилиндрическаяформа корпуса упрощает монтаж и сочленение.
• Резьбоваяфиксация предотвращает самопроизвольное рассоединение при вибрациях и ударах.
• Прямойпатрубок с гайкой предназначен для монтажа неэкранированного кабеля.
• Многоконтактнаясистема с разными диаметрами контактов позволяет передавать токи разной величины.
• Одношпоночнаяполяризация исключает неправильное сочленение вилки и розетки.
• Серебряноеили никелевое покрытие контактов обеспечивает низкое переходное сопротивление и коррозионную стойкость.
• Карболитовыйизолятор устойчив к высоким температурам и механическим нагрузкам.

Область применения

Соединитель используется в:

• авиационнойи космической технике;
• военнойаппаратуре;
• промышленныхсистемах управления и автоматизации;
• радиоэлектроннойаппаратуре общего и специального назначения;
• системахсвязи и передачи данных;
• подвижныхи стационарных комплексах, работающих в жёстких климатических условиях.

Преимущества

• высокаянадёжность и долговечность (ресурс — 500 циклов сочленения);
• устойчивостьк экстремальным температурам (от −60 °C до +60 °C);
• защитаот вибраций и ударных нагрузок;
• низкоепереходное сопротивление контактов;
• совместимостьс соединителями серий 2РТТ (по ГЕ0.364.120ТУ) и 2РТ‑А (по ГЕ0.364.118ТУ);
• возможностьработы в условиях пониженного давления и высокой влажности.

Рекомендации по эксплуатации

• использовать ШР55П30НШ1 только в цепях с напряжением не выше 850 В;
• соблюдатьсоответствие количества и диаметров контактов требованиям схемы;
• выполнятьпайку контактов с соблюдением температурного режима (чтобы не повредить изолятор);
• проверятьсостояние резьбовых соединений перед сочленением;
• очищатьконтакты от загрязнений перед подключением;
• непревышать допустимые механические нагрузки (вибрация, удары);
• принаружном монтаже обеспечивать защиту от дождя, пыли и солнечного излучения;
• хранитьв упаковке изготовителя при нормальных климатических условиях (если не используется сразу после получения).
